LAN-WDM 10mW 파이버 결합 레이저

Box Optronics는 파장 1266.5~1345.5nm, 공차 +/-nm의 LAN-WDM 10mW 파이버 결합 레이저를 공급합니다. 섬유는 SM 섬유 또는 PM 섬유일 수 있습니다. 우리는 고신뢰성 분산 피드백 레이저 다이오드, 내장형 TEC 쿨러 및 모니터 PD를 글로벌 고객에게 제공합니다. 샘플 테스트와 안정적인 대량 배송을 지원합니다. 연구, 개발, 대규모 제조 등 어떤 분야에서든 Box Optronics는 신뢰할 수 있는 파트너입니다.

문의 보내기

제품 설명

제품소개

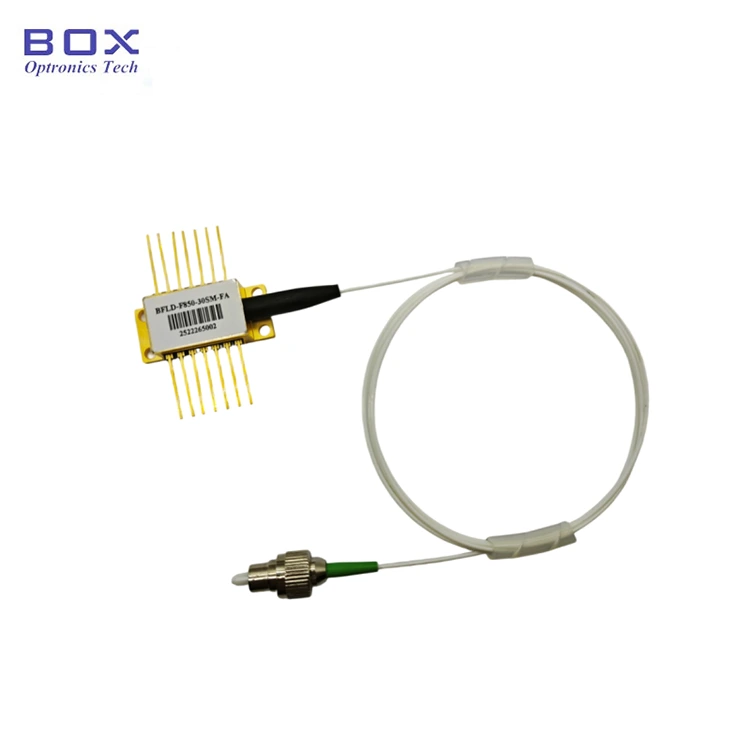

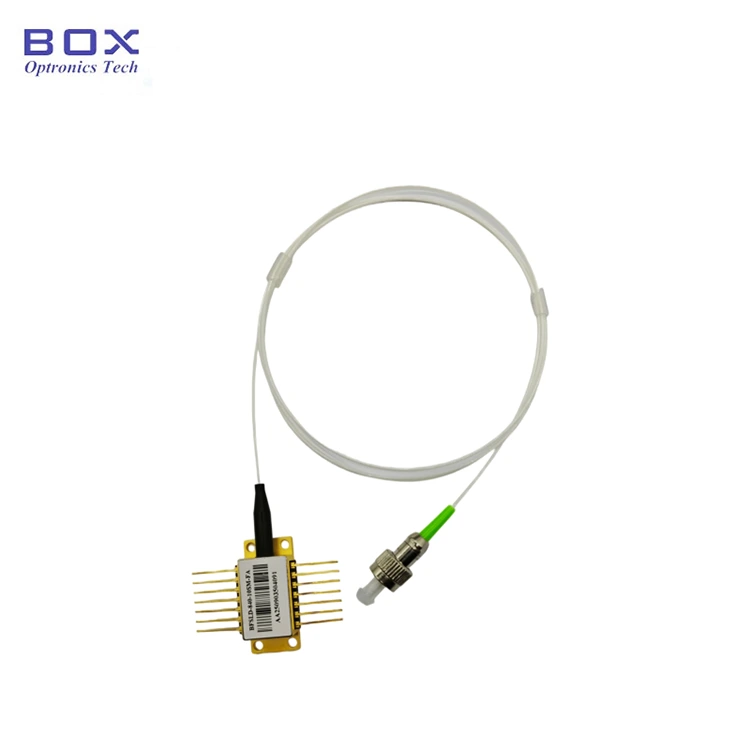

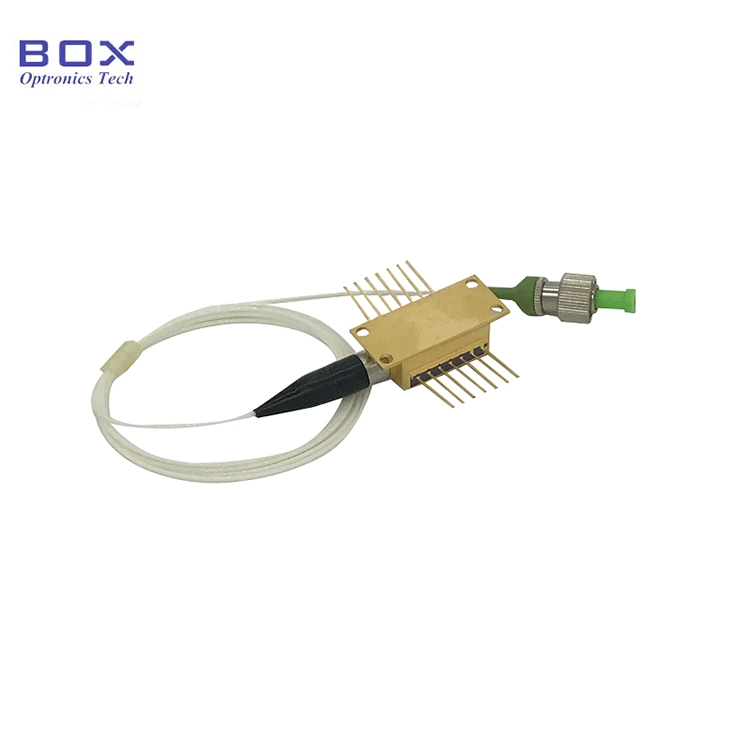

이것은 LAN-WDM 10mW 파이버 결합 레이저입니다. 내장된 TEC를 통합한 업계 표준 14핀 버터플라이 패키지, 광 아이솔레이터, 서미스터. 최대 10mW 출력 전력, +/-1nm가 특징입니다. 파장 허용 오차 및 낮은 임계 전류. C/DWDM 시스템에 이상적입니다. 광섬유 센서 및 레이저 소스 애플리케이션.

제품 사양

매개변수	상징	상태	최소	유형	최대.	단위
중심 파장	λc	TL=15~35℃ CW	λc-1	λc	λc+1	nm
광 출력 전력	포	TL=15~35℃ CW	10	-	-	밀리와트
임계 전류	ITH	CW	-	9	13	엄마
LD 순방향 전류	만약에	PF = 정격 전력	-	80	100	엄마
LD 순방향 전압	VF	PF=정격 전력	-	-	1.5	V
사이드 모드 억제 비율	SMSR	CW	35	40	-	데시벨
광학적 분리	-	-10 < 기온 < +70℃	30	35	-	데시벨
책임감 모니터링	IM/PF	-	-	1	20	μA/mW
책임감 모니터링 안정성	-	-	-	-	20	%
암전류 모니터링	ID	VPD=5V	-	-	50	나
TEC 전류	아이텍	TL = 25℃, TC = 70℃	-	0.6	2.0	A
기술 전압	VTEC	TL = 25℃, TC = 70℃	-	1.3	3.5	V
TEC 전력 소비	P	기온 = 75℃	-	-	5	W
서미스터 저항	RTH	기온 = 25℃	9.5	10	10.5	콤
서미스터 B 상수	BTH	기온 = 25℃	-	3900	-	K
파도. 온도. 계수	Δλ/ΔT	0℃	-	-	0.09	nm/℃
파도. 현재 계수	Δλ/ΔΙ	20℃	0.07	-	0.12	nm/mA

제품특징

● 다중양자 우물(MQW)분산 피드백(DFB)레이저

● SM섬유 또는 PM 섬유 피그테일;

● 10mW 출력 전력;

● 14핀 TEC가 포함된 BTF 패키지, 광 아이솔레이터, 서미스터, 모니터 PD.

제품 응용

●

C/DWDM 시스템;

● 레이저 소스

● CATV 시스템;

● 광섬유 센서.

제품 세부정보

● 채널 번호 및 파장

채널번호	λc(nm)	채널번호	λc(nm)	채널번호	λc(nm)
LA01	1266.50	LA08	1296.50	LA15	1315.50
LA02	1271.50	LA09	1301.50	LA16	1320.50
LA03	1276.50	LA10	1304.58	LA17	1325.50
LA04	1281.50	LA11	1306.85	LA18	1330.50
LA05	1286.50	LA12	1309.14	LA19	1335.50
LA06	1286.66	LA13	1310.50	LA20	1340.50
LA07	1291.50	LA14	1311.43	LA21	1345.50

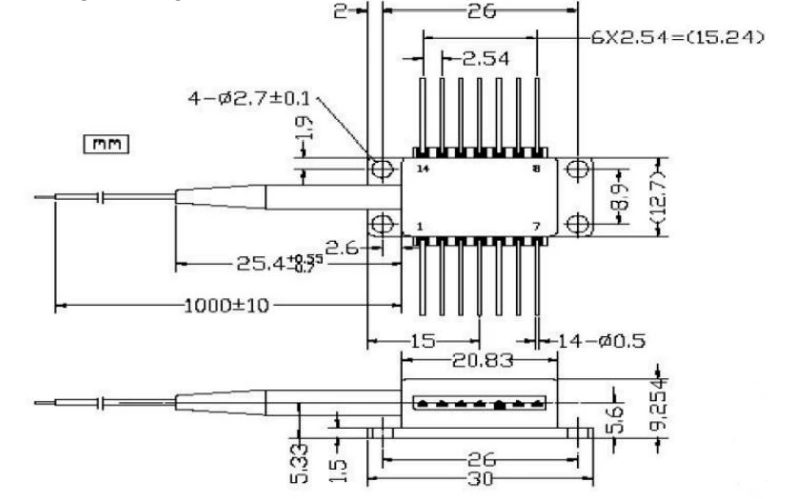

● 패키지 도면(단위:mm):

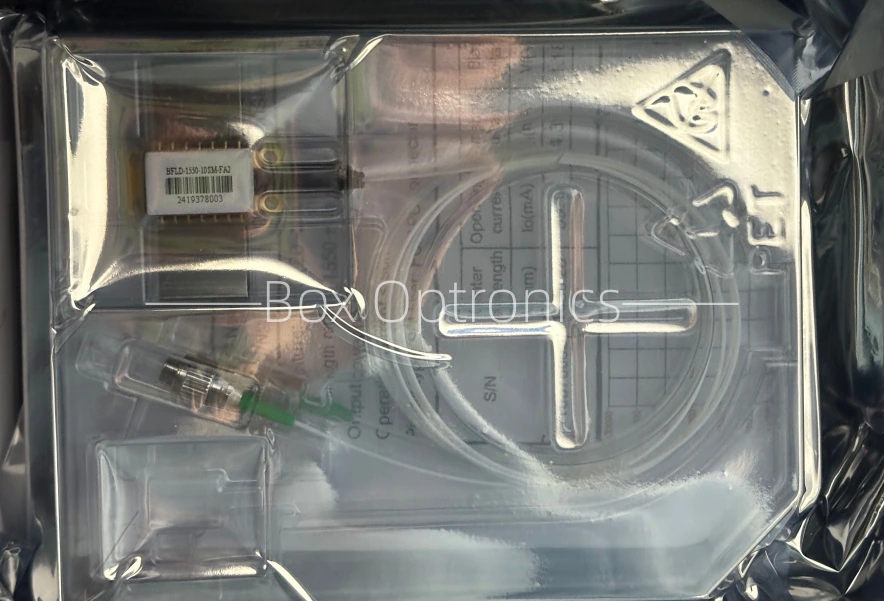

● 포장예

	부속품	수량
1	LAN-WDM 10mW 파이버 결합 레이저	1
2	제품 테스트 보고서	1

주문 정보

이름

파장

출력 전력

섬유 종류

커넥터

핀아웃

BFLD

-LAXX

-더블 엑스

더블 엑스

-더블 엑스

DFB 레이저

LA01:1266.50nm

LA02:1271.50nm

10:10mW

맞춤형

SM: 단일 모드

PM: 편광 유지

FA: FC/APC

SA: SC/APC

다른

NULL:유형 1

2: 유형 2

예: BFLD-LA13-10SM-FA

(주문 정보: LAN-WDM 10mW 파이버 결합 레이저, 14핀 버터플라이 패키지, 1310.50nm, 10mW 출력 전력, SM 파이버 포함, FC/APC 커넥터, 유형1 핀아웃).

기타 맞춤형 요구 사항에 대해서는 다음 연락처로 문의하십시오. sales06@boxoptronics.com

데이터시트

견적 조건 및 결제

● 견적 조건

(1) EXW:

DHL/UPS/FedEx 계정이 있는 경우 Box Optronics에서는 다음을 사용할 것을 제안합니다. EXW. 우리는 귀하의 계정을 통해 배송합니다. 우리는 운송비를 청구하지 않습니다.

(2) DAP:

계정이 없는 경우 배송비를 선불로 지불해 주세요. 제품.

(3)기타

● 지불 조건

PayPal 및 T/T를 사용할 수 있습니다.

리드타임

제작기간은 영업일 기준 10일 정도 소요됩니다. (어떤 것이 있다면 재고가 있으면 더 빨리 배송됩니다.)

국제 물류의 경우 영업일 기준 3~5일이 소요될 수 있습니다.

작동 메모

● 이 장치는 정전기에 민감합니다. 그러므로 엄격한 준수 포장 중에 정전기 방지 조치가 필요합니다. 운송 및 사용법. 또한, 예방 조치를 취하여 예방 조치를 취해야 합니다. 전원 공급 장치 서지가 발생하면 전원 공급 장치가 영구적으로 손상될 수 있습니다. (예: 장비를 적절하게 접지하고 정전기 방지 장비를 착용하는지 확인) 손목 스트랩).

● 제품의 동작회로의 안정성을 확인하여 이상이 발생하지 않도록 하십시오. 펄스 전류로 인한 손상.

● 광섬유는 깨지기 쉽습니다. 광섬유를 사용하여 장치를 당기지 마십시오. 소켓에 장치를 삽입하거나 제거할 때 장치에 압력을 가하지 마십시오. 또는 장치 하우징 후면에 있는 슬리브를 당기십시오. 장치의 경우 커넥터가 장착되어 있으면 장치와 광섬유 커넥터가 모두 있는지 확인하십시오. 설치 또는 제거 중에 동시에 들어 올려집니다.

● 기기 사용시에는 동작전압과 규격을 엄격히 준수하여 주십시오. 데이터시트에 지정된 전류 범위. Ith를 포함한 주요 매개변수 (임계 전류), Iop max(최대 작동 전류), Vop max(최대 작동 전류) 작동 전압) 및 λc(중심 파장) - 참조해야 함 특히 배송 시 제공된 테스트 보고서에 나와 있습니다. 참고:작동 절대 최대 정격을 초과하면 장치가 영구적으로 손상될 수 있습니다.
