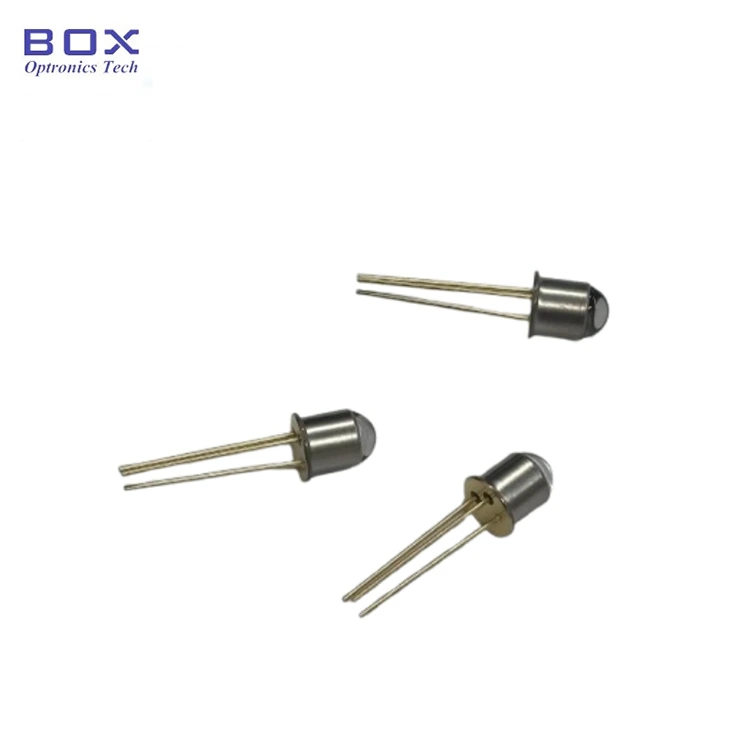

1mm 활성 영역 InGaAs PIN 포토다이오드

Box Optronics는 TO-46 밀폐형 패키지로 1mm 활성 영역 InGaAs PIN 광다이오드를 제공합니다(모델: 볼 렌즈가 있는 BPD-1STO46B-BL 및 평면 창이 있는 BPD-1STO46B-FW). 근적외선 측정 및 모니터링 응용 분야를 위한 1mm 직경의 InGaAs 감광 영역, 900nm~1650nm의 넓은 스펙트럼 응답, 높은 응답성, 낮은 암전류 및 낮은 접합 정전 용량이 특징입니다. 동축 피그테일 패키지도 선택 사항입니다.

문의 보내기

제품 설명

제품 개요 - 1mm 활성 영역 InGaAs PIN 포토다이오드

Box Optronics의 1mm 활성 영역 InGaAs PIN 광다이오드(모델: BPD-1STO46B-BL 및 BPD-1STO46B-FW)는 900nm~1650nm 파장 범위의 근적외선 광학 감지용으로 설계된 소형 고감도 InGaAs PIN 광검출기입니다. 1mm 직경의 활성 영역을 통해 광 전력 측정, 광섬유 계측 및 광 모니터링 애플리케이션을 위한 집광 기능, 결합 허용 오차 및 감지 성능의 균형 잡힌 조합을 제공합니다.

두 가지 TO46 패키지 구성을 사용할 수 있습니다. 즉, 집중 또는 광섬유 결합 광 신호와의 향상된 결합 효율을 위한 볼 렌즈 창이 있는 BPD-1STO46B-BL과 자유 공간 광학 감지 및 평면 광학 인터페이스가 필요한 애플리케이션을 위한 평면 창이 있는 BPD-1STO46B-FW입니다. 두 버전 모두 안정적인 장기 작동을 위해 밀폐형 TO46 금속 패키징을 갖추고 있습니다.

주요 특징 - 1mm 활성 영역 InGaAs PIN 포토다이오드

· 1mm 활성 영역 직경

· 넓은 스펙트럼 응답 범위: 900nm-1650nm

· 높은 응답성: 1310nm에서 일반 0.9A/W, 1550nm에서 0.95A/W

· 낮은 암전류 및 낮은 접합 정전용량

· 컴팩트한 TO46 밀폐형 금속 패키지

· 두 가지 창 옵션: 결합 효율성 향상을 위한 볼 렌즈(BL), 자유 공간 감지를 위한 평면 창(FW)

일반적인 응용 분야 - 1mm 활성 영역 InGaAs PIN 포토다이오드

· 광파워미터 및 광파워 모니터링 시스템

· 광섬유 테스트 및 측정 장비

· EDFA 및 광 증폭기 전력 모니터링

· NIR 분광학 및 광학 감지 시스템

· 자유 공간 광학 감지 애플리케이션

· 광학 부품 특성화 및 교정

· 포토닉스 계측 및 OEM 통합

제품 사양 -1mm 활성 영역 InGaAs PIN 포토다이오드

절대 최대 정격(TC = 25°C)

매개변수	상징	평가	단위
역전압	VR맥스	20	V
작동 케이스 온도	맨 위	-40 ~ +85	℃
보관 온도	TST	-55 ~ +120	℃

전기광학적 특성(TC = 25°C)

매개변수	상징	테스트 조건	최소	유형	최대.	단위
활성 영역 직경	φ	-	-	1	-	mm
스펙트럼 응답 범위	λ	-	900	-	1650	nm
1310nm에서의 반응성	R	-	0.85	0.9	-	A/W
1550nm에서의 반응성	R	-	-	0.95	-	A/W
작동 전압	V	VR = -5V	-	-	-5	V
암전류	ID	VR = -5V	-	1.5	5.0	나
접합 용량	C	VR = -5V, f = 1MHz	-	50	80	pF
3dB 대역폭	흑백	VR = 0V, RL = 50Ω	-	40	-	MHz

패키지 및 핀 정의 -1mm 활성 영역 InGaAs PIN 포토다이오드

패키지 유형: TO46 밀폐형 금속 패키지

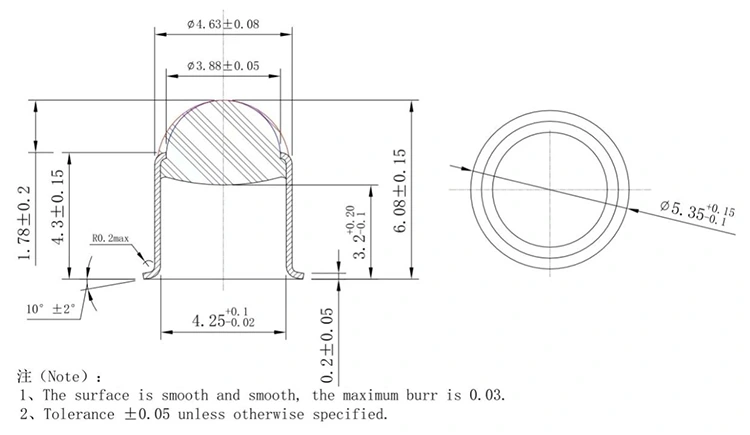

볼 렌즈:

평면 창:

주문 정보 -1mm 활성 영역 InGaAs PIN 포토다이오드

모델 명칭

BPD - X X ~ XX - X - X

예: BPD-1STO46B-FW

필드	암호	설명
제품 시리즈	BPD	박스형 포토다이오드 시리즈
활성 영역 크기	1S	1S = 직경 1mm (1S=1mm, 2S=2mm, 3S=3mm, 5S=5mm)
패키지 유형	TO46	TO46 밀폐형 금속 패키지
하위 유형	B	B형 핀
창 유형	BL / FW	BL = 볼 렌즈; FW = 평면 창

데이터시트 -1mm 활성 영역 InGaAs PIN 포토다이오드

BPD-1STO46B-BL

BPD-1STO46B-FW

자주 묻는 질문(FAQ)

Q: BL(볼 렌즈) 버전과 FW(평면 창) 버전의 차이점은 무엇인가요?

A: BPD-1STO46B-BL에는 입사광을 1mm 활성 영역에 집중시켜 광학 결합 효율을 향상시키는 볼 렌즈 창이 특징입니다. 이는 광섬유 결합 광 신호, 집속 빔 및 광 전력 측정 및 광섬유 테스트 장비와 같이 더 높은 결합 허용 오차가 필요한 애플리케이션에 적합합니다.

BPD-1STO46B-FW는 초점 광학 장치가 없는 평면 광학 창을 갖추고 있어 원래 빔 프로필을 유지하는 것이 중요한 자유 공간 광학 감지 및 측정 애플리케이션을 위한 직접 광학 인터페이스를 제공합니다.

두 버전 모두 동일한 InGaAs PIN 포토다이오드 칩과 TO46 밀폐형 패키지를 사용하며 광학 창 구성은 결합 방법 및 애플리케이션 요구 사항에 따라 선택할 수 있습니다.

Q: 이 1mm InGaAs 포토다이오드는 어떤 파장 범위를 감지할 수 있습니까?

A: 이 InGaAs PIN 포토다이오드는 900nm ~ 1650nm의 넓은 근적외선 스펙트럼 응답 범위를 제공하며 1310nm 및 1550nm 통신 대역을 포함하여 일반적으로 사용되는 광 파장을 포괄합니다. 응답성은 1310nm(일반 0.9A/W) 및 1550nm(일반 0.95A/W)로 지정됩니다. 이는 안정적인 NIR 감지가 필요한 광학 출력 측정, 레이저 모니터링, 광학 감지 및 계측 응용 분야에 적합합니다.

Q: 최소 주문 수량(MOQ)은 얼마입니까?

A: 1mm InGaAs PIN 포토다이오드 TO46의 MOQ는 1개입니다. 우리는 R&D 및 프로토타입 제작을 위한 단일 단위부터 장비 생산 및 OEM 프로그램을 위한 대량 생산에 이르기까지 유연한 주문 수량을 지원합니다.

Q: 이 1mm 활성 영역 InGaAs PIN 포토다이오드의 파이버 피그테일 버전을 얻을 수 있습니까?

답: 그렇습니다. Box Optronics는 또한 직접 광섬유 연결을 위한 커넥터 옵션이 있는 광섬유 피그테일형 InGaAs 포토다이오드 모듈을 제공합니다. 이 모듈은 InGaAs 포토다이오드 칩과 광섬유 커플링을 소형 패키지에 통합하여 광학 기기 및 광섬유 시스템에 대한 OEM 통합에 적합합니다.
