동축 피그테일형 InGaAs PIN 포토다이오드 검출기

Box Optronics는 광섬유 통신, CATV, 감지, 테스트 및 측정 응용 분야용 광학 검출기를 제공하는 광전자 부품 제조업체이자 공급업체입니다. 동축 중계 커넥터 InGaAs PIN 광다이오드 검출기(BPD 시리즈)는 고속 아날로그 광학 검출 및 수신기 애플리케이션용으로 설계되었습니다. 직접 광학 연결을 위한 광섬유 피그테일이 있는 밀폐형 동축 패키지가 특징이며, 구성 가능한 광섬유, 커넥터, 패키지 및 핀아웃 옵션은 다양한 OEM 통합 요구 사항을 지원합니다.

문의 보내기

제품 설명

제품 개요 - 동축 중계 커넥터 InGaAs PIN 포토다이오드 감지기

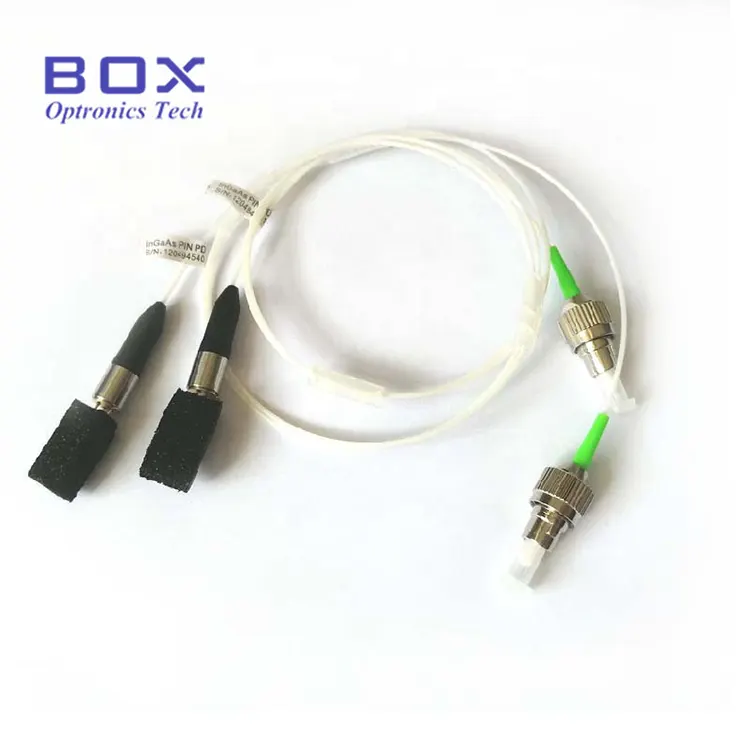

동축 중계 커넥터 InGaAs PIN 광다이오드 검출기는 스펙트럼 응답 범위가 1100-1650nm인 광학 검출기입니다. 일반적으로 사용되는 1310nm 및 1550nm 파장에서 높은 응답성을 제공하며 광섬유 통신, CATV, 감지, 테스트 및 측정 응용 분야용으로 설계되었습니다. BPD-70P10B-FA는 70um 활성 영역과 FC/APC 커넥터가 있는 1미터 광섬유 피그테일을 갖추고 있으며 재고로 제공됩니다. 기타 활성 영역, 패키지, 파이버, 커넥터 및 핀아웃 구성은 OEM 통합을 위해 맞춤화되었습니다.

주요 특징 - 동축 중계 커넥터 InGaAs PIN 포토다이오드 감지기

· 넓은 스펙트럼 응답 범위: 1100nm~1650nm

· 높은 응답성, 낮은 암전류, 낮은 접합 정전용량

· 넓은 대역폭: 2.5GHz

· 빠른 상승/하강 시간: 0.3ns

· FC/APC 또는 기타 커넥터를 사용한 피그테일 광섬유 출력(리셉터클 옵션도 사용 가능)

일반적인 응용 분야 - 동축 피그테일형 InGaAs PIN 포토다이오드 감지기

· CATV 및 광섬유 비디오 전송을 위한 아날로그 광 수신기

· 광대역 RF-over-Fiber 감지 시스템

· OTDR 신호 감지를 포함한 광학 테스트 및 측정 장비

· 분산 음향 감지(DAS)와 같은 분산 광섬유 감지

· EDFA, DWDM 및 레이저 시스템의 광 출력 모니터링

· 포토닉스 연구실 연구 및 OEM 시스템 통합

제품 사양 - 동축 피그테일형 InGaAs PIN 포토다이오드 감지기

절대 최대 정격(TC = 25°C)

매개변수	상징	상태	평가	단위
포화 광전력	추신	CW	5	밀리와트
순방향 전류	만약에	CW	10(일반)	엄마
역전압	VRPD	CW	30	V
역전류	IRPD	CW	5	엄마
작동 온도	맨 위	-	-40 ~ +85	℃
보관 온도	TS	-	-40 ~ +85	℃

광-전기적 특성(TC = 25°C)

매개변수	상징	테스트 조건	최소	유형	최대.	단위
파장 범위	λ	-	1100	-	1650	nm
1310nm에서의 반응성	R	Vr=5V, λ=1310nm	0.85	0.90	-	A/W
반응성 @ 1550nm	R	Vr=5V, λ=1550nm	0.90	0.95	-	A/W
암전류	ID	VR=5V	-	0.2	0.5	나
접합 용량	C	Vr=5V, f=1MHz, 케이스 개방	-	0.6	0.75	pF
상승 시간 / 하강 시간	TR/TF	Vr=5V, 10~90%	-	-	0.3	ns
대역폭(-3dB)	흑백	Vr=5V, 50Ω 부하, 리드 길이=6mm, 케이스 열림	2.5	-	-	GHz
복합 2차 비트	CSO	-	-	-70	-	데시벨
복합 3차 비트	CTB	-	-	-80	-	데시벨
작동 전압	V	-	-	-5	-	V
광 반사 손실	ORL	λ=1310nm	-	45	-	데시벨

패키지 및 핀 정의 - 동축 피그테일형 InGaAs PIN 포토다이오드 감지기

주문 정보 - 동축 중계 커넥터 InGaAs PIN 광다이오드 감지기

모델 명칭

BPD - XX X XX X - XX - ( X )

예: BPD-70P10B-FA(70m 활성 영역, 피그테일 유형, 1.0m 파이버, 유형 B 핀아웃, FC/APC 커넥터)

필드	암호	설명
제품 시리즈	BPD	박스형 포토다이오드 시리즈
활성 영역	55 / 70 / 3H / 기타	55 = Φ55μm; 70 = Φ70μm; 3H = Φ300μm; 기타 = 커스텀
PD 유형	P / R	P = 중계 커넥터 유형; R = 리셉터클 유형
섬유 길이	05 / 10 / 기타	05 = 0.5m; 10 = 1.0m; 기타 = 맞춤 길이
핀아웃	A / B / C / 널	A = 유형 A; B = 유형 B; C = C형
커넥터	FA / SA / FC / SC / ST / 기타	FA = FC/APC; SA = SC/APC; FC = FC-1; SC = SC-1; ST = ST; 기타 = 커스텀
재료	널 / C / M / P	Null = 기본값; C = 세라믹; M = 금속; P = 플라스틱

참고: 피그테일 길이와 고정 카드 형식을 사용자 정의할 수 있습니다. 제품 구조, 크기, 광학 매개변수 및 공정 기술 요구 사항은 고객 요구 사항에 따라 설계할 수 있습니다.

데이터시트 - 동축 중계 커넥터 InGaAs PIN 광다이오드 감지기

데이터시트

자주 묻는 질문(FAQ)

Q: 동축 피그테일 포토다이오드 감지기와 TO-can InGaAs 포토다이오드의 차이점은 무엇인가요?

A: 주요 차이점은 패키지 디자인과 시스템 통합입니다. 동축 피그테일 감지기는 InGaAs PIN 광다이오드를 광섬유 피그테일과 밀폐형 동축 패키지에 통합하여 CATV 수신기 및 광학 테스트 장비와 같은 응용 분야에 직접 광섬유 연결 및 고주파 성능을 제공합니다. TO5/TO46 포토다이오드는 광학 창이 있는 금속 캔 패키지를 사용하고 외부 광학 커플링이 필요하므로 자유 공간 감지 및 광 파워 측정에 더 적합합니다.

Q: 피그테일 패키지 옵션과 콘센트 패키지 옵션의 차이점은 무엇입니까?

A: 피그테일형 버전에는 직접 광학 연결을 위해 영구적으로 부착된 광섬유가 있는 반면, 콘센트 버전은 편리한 연결 및 교체를 위해 분리 가능한 광섬유 인터페이스를 제공합니다. 선택은 주로 시스템 통합 요구 사항에 따라 달라집니다. 피그테일 패키지는 고정 OEM 설치에 적합하고 콘센트 패키지는 테스트 및 실험실 장비에 편리합니다.

Q: InGaAs PIN 포토다이오드의 활성 영역을 어떻게 선택해야 합니까?

A: 활성 영역 직경은 광학 빔 크기, 결합 방식, 표적 감지 대역폭을 기준으로 선택해야 합니다. 활성 영역 직경이 작을수록 접합 정전 용량이 낮아지고 응답 속도가 빨라지는 반면, 영역이 큰 칩은 광 수집 효율이 높아지고 정렬 허용 오차가 완화됩니다. 광섬유 결합 시스템의 경우 70um과 같은 중간 크기 옵션을 사용하면 대역폭과 정렬 위도 사이에서 적절한 균형을 이룰 수 있습니다.
