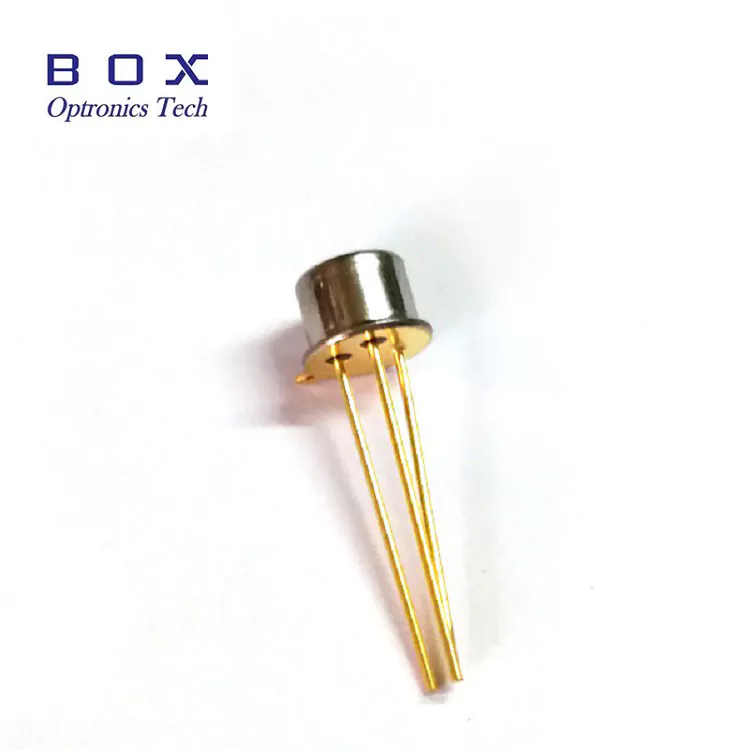

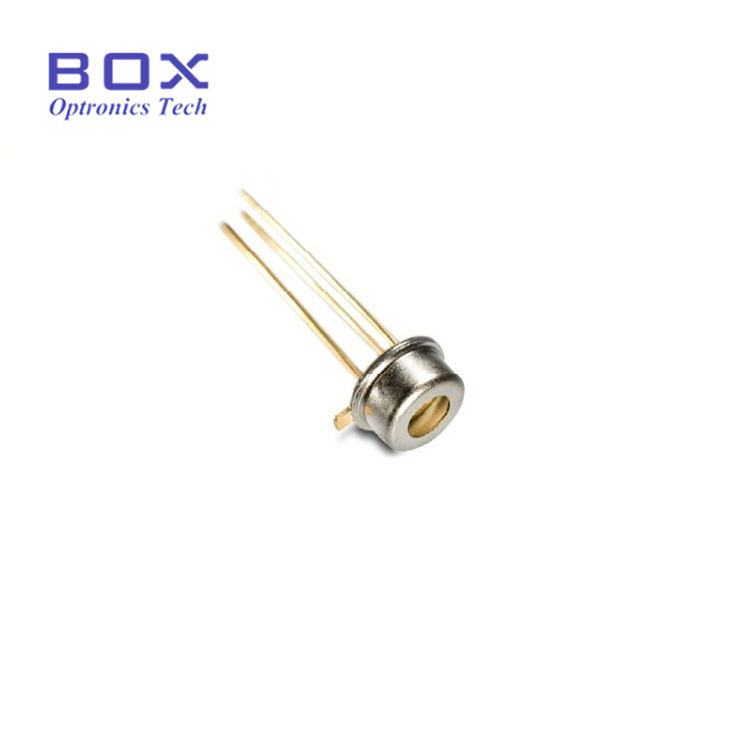

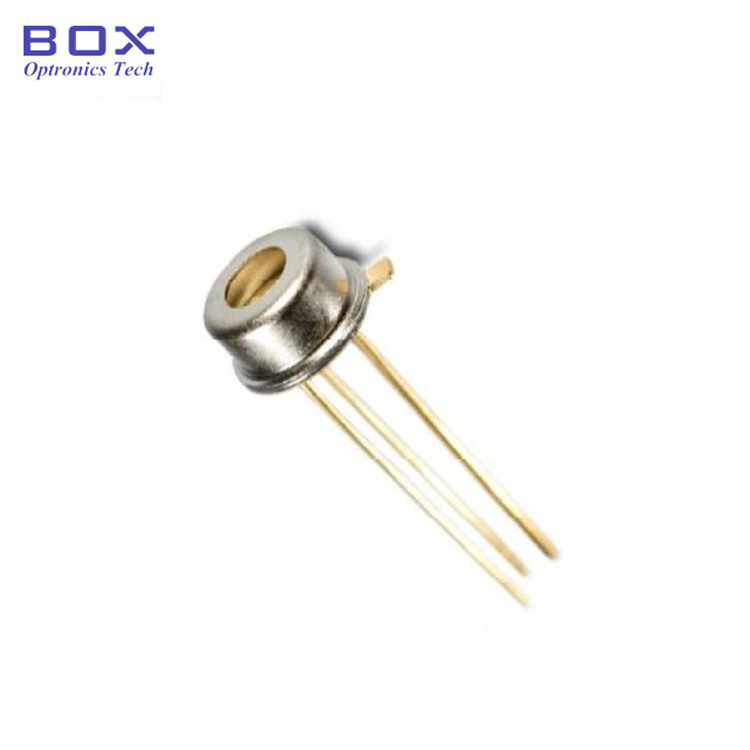

1mm InGaAs PIN 포토다이오드 TO46

Box Optronics는 900nm~1650nm 파장 대역에 걸쳐 고감도 근적외선 감지를 위해 설계된 1mm InGaAs PIN 포토다이오드 TO46을 공급합니다. 높은 응답성(1550nm에서 일반적으로 0.95A/W), 낮은 암전류, 낮은 정전용량이 특징입니다. 평면 창을 갖춘 컴팩트하고 밀봉된 TO46 금속 캔 패키지에 들어 있는 이 포토다이오드는 -40°C ~ +85°C의 확장된 온도 범위에서 안정적인 장기 작동을 제공합니다. 광 파워 미터, 테스트 장비 및 광섬유 통신 시스템에 통합하는 데 이상적입니다.

문의 보내기

제품 설명

제품개요-1mm InGaAs PIN 포토다이오드 TO46

Box Optronics의 1mm InGaAs PIN 광다이오드(모델 BPD-1STO46B-FW)는 근적외선(NIR) 감지 응용 분야용으로 설계된 고성능 InGaAs 광검출기입니다. PIN 다이오드 구조를 특징으로 하는 이 제품은 900~1650nm 파장 범위의 입사 광전력을 선형성과 감도가 높은 비례 광전류로 변환합니다. 직경 1mm의 활성 영역이 특징입니다. 평평한 광학 창이 있는 밀폐형 TO46 금속 캔에 포장된 이 포토다이오드는 기계적으로 견고하여 까다로운 산업 및 실험실 조건에서 안정적인 성능을 보장합니다. 이러한 특성으로 인해 광 출력 모니터링, 광섬유 테스트 측정, 레이저 감지 및 NIR 분광학에 탁월한 선택이 됩니다.

주요특징-1mm InGaAs PIN 포토다이오드 TO46

• 활성 영역 직경: 효율적인 빛 수집을 위한 1mm

• 넓은 스펙트럼 응답 범위: 900nm~1650nm

• 높은 응답성: 1310nm에서 일반 0.9A/W, 1550nm에서 0.95A/W

• 초저 암전류, 낮은 접합 정전용량

• 높은 신뢰성과 장기적 안정성

• 밀폐형 TO46 평면 창 금속 패키지

• 손쉬운 장착을 위한 표준 TO-CAN 구성

일반적인 응용 분야 - 1mm InGaAs PIN 포토다이오드 TO46

• 광 파워 미터 및 광 파워 모니터링 모듈

• 광섬유 테스트 및 측정 장비

• 통신 시스템의 광 신호 감지 및 전력 모니터링

• 근적외선(NIR) 분광학 및 분석 기기

• 레이저 출력 모니터링 및 제어 시스템

• 광 감쇠기 교정 및 특성화

• 포토닉스 실험실의 연구 및 개발

• 광학 모듈 통합 및 광자 하위 시스템 개발

기술 사양-1mm InGaAs PIN 포토다이오드 TO46

절대 최대 정격(TC = 25°C)

매개변수	상징	평가	단위
역전압	VR맥스	20	V
작동 케이스 온도	맨 위	-40 ~ +85	℃
보관 온도	TST	-55 ~ +120	℃

전기광학적 특성(TC = 25°C)

매개변수	상징	테스트 조건	최소	유형	최대.	단위
활성 영역 직경	φ	-	-	1	-	mm
스펙트럼 범위	λ	-	900	-	1650	nm
1310nm에서의 반응성	R	VR = -5V	0.85	0.9	-	A/W
반응성 @ 1550nm	R	VR = -5V	-	0.95	-	A/W
작동 역전압	VR	-	-	-5	-	V
암전류	ID	VR = -5V	-	1.5	5.0	나
접합 용량	C	VR = -5V, f = 1MHz	-	50	80	pF
3dB 대역폭	흑백	VR = 0V, RL = 50Ω	-	40	-	MHz

제품 세부정보-1mm InGaAs PIN 포토다이오드 TO46

InGaAs PIN 포토다이오드란 무엇입니까?

InGaAs PIN 포토다이오드는 근적외선(NIR) 광학 감지용으로 설계된 고감도 반도체 감지기입니다. P-I-N 반도체 구조를 기반으로 입사된 광자를 우수한 선형성과 안정성으로 광전류로 변환합니다.

900nm~1700nm에서 작동하는 InGaAs 포토다이오드는 광통신 대역과 SWIR 영역 전반에 걸쳐 높은 응답성을 제공하므로 광섬유 테스트, 광 전력 모니터링, 분광학 및 감지 응용 분야에 적합합니다.

1mm 활성 영역은 향상된 집광 기능과 향상된 결합 허용 오차를 제공하여 감도, 정렬 유연성 및 감지 속도 간의 탁월한 균형을 제공합니다.

성능 하이라이트 - 1mm InGaAs PIN 포토다이오드 TO46

• 높은 응답성 및 양자 효율성

• 초저 암전류

• 낮은 정전용량 및 빠른 응답

• 넓은 스펙트럼 범위

• 밀폐형 TO46 패키지

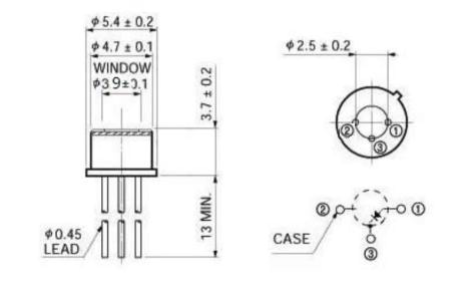

패키지 크기 및 핀 정의 - 1mm InGaAs PIN 포토다이오드 TO46

패키지 유형:TO46 밀폐형 금속 캔, 평면 창(TO-CAN 3핀)

캔 직경: Φ5.4 ± 0.2mm(외부), Φ4.7 ± 0.1mm(내부)

창 직경: Φ3.9 ± 0.1mm

핀 구성(하단 보기):핀 1 = 양극(P측), 핀 2 = 케이스(GND), 핀 3 = 음극(N측)

주문 정보

모델 명칭

BPD - X X ~ XX - X - X

예: BPD-1STO46B-FW

필드	암호	설명
제품 시리즈	BPD	박스형 포토다이오드 시리즈
활성 영역 크기	1S	1S = 직경 1mm (2S=2mm, 3S=3mm, 5S=5mm)
패키지 유형	TO46	TO46 = TO46 패키지(TO5=TO5)
핀 유형	B	B =B 유형 핀아웃
창 유형	FW	FW = 평면 창
