1392nm 10mW DFB 버터플라이 레이저 다이오드

목차

1. 1392nm 도입 10mW DFB 버터플라이 레이저 다이오드

2. 기술 사양

3. 제품특징

4. 일반적인 응용 분야

5. 제품 세부정보

6. 주문 정보

7. 데이터시트 및 테스트시트

8. 견적 및 지불 조건

9. 리드타임

10. 작동 참고 사항

11. 품질 보증 및 애프터 서비스

제품소개

14핀 버터플라이를 갖춘 1392nm DFB 파이버 결합 레이저 패키지, 중심 파장 1392nm, 일반 출력 10mW. 내장 TEC, SM 광섬유 또는 PM 광섬유를 지원하는 서미스터 및 모니터 PD. 주로 사용됩니다 H2O 감지, 광학 기기 및 테스트 광원에 사용됩니다. 참고: 와이어링 방법 올바른 PIN 정의, TEC 제어 하에 광케이블 끝을 깨끗하게 유지하십시오. 과전압, 과전류, ESD, 고온 납땜 및 과도한 섬유 굽힘은 금지되어 있습니다.

제품 사양

제품 특징

● 고성능, 다중양자우물(MQW) 분산 피드백(DFB) 레이저;

● SMF-28e 또는 PM1550 섬유;

● 산업 표준 밀폐형 14핀 버터플라이 패키지;

● 내장 TEC와 PD.

제품 응용

● 분산 광섬유 감지;

● 광섬유 통신 테스트 장비

● 수증기 농도 탐지;

● 핵심 광원 TDLAS(가변 다이오드 레이저 흡수 분광학) 시스템;

● 연구 및 실험실 악기.

제품 세부정보

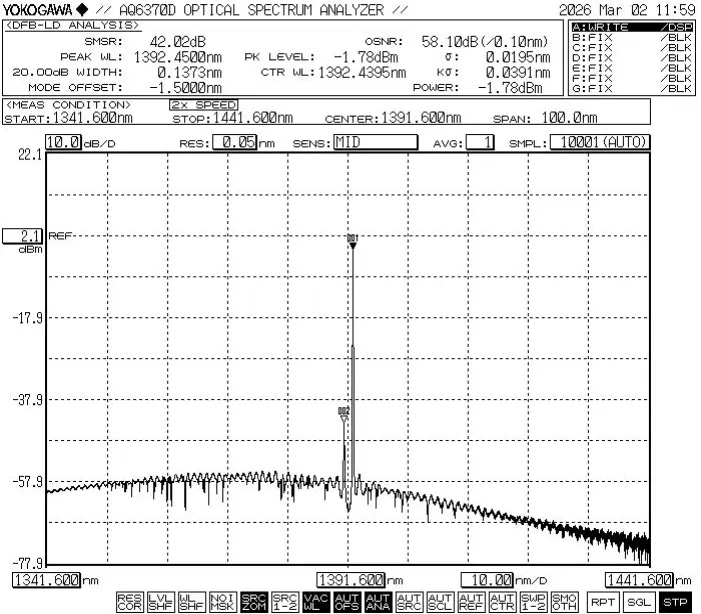

● 일반 스펙트럼: 1392nm, +/-1nm WL 허용 오차.

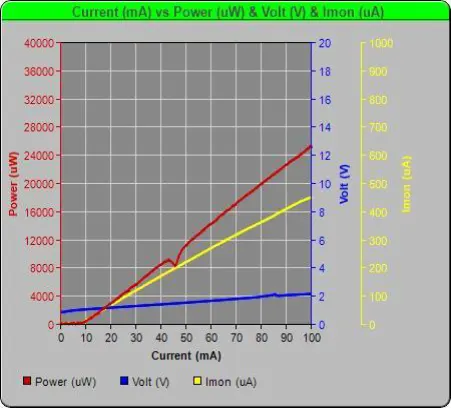

● PIV-1392nm 10mW DFB 버터플라이 레이저 다이오드

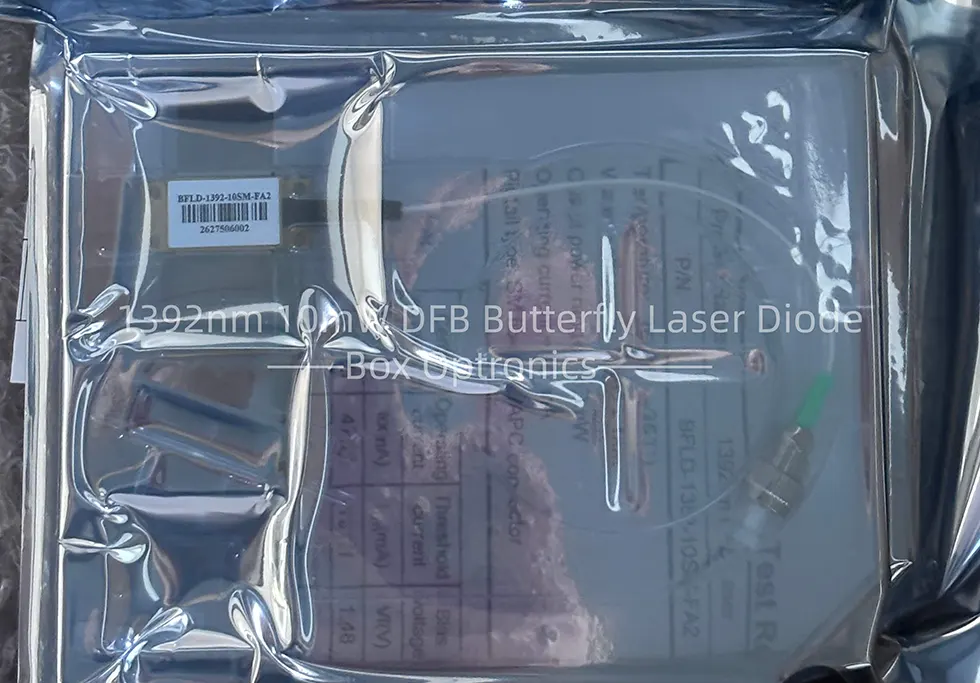

● 포장예

주문 정보

예: BFLD-1392-10SM-FA2

(주문 정보: 1392nm 10mW DFB 버터플라이 레이저 다이오드, SM 포함 광섬유, FC/APC 커넥터, 유형 2 핀아웃).

데이터시트 및 테스트 시트

데이터시트

테스트 시트

견적 조건 및 결제

● 견적 조건

(1) EXW:

DHL/UPS/FedEx 계정이 있는 경우 Box Optronics에서는 다음을 사용할 것을 제안합니다. EXW. 우리는 귀하의 계정을 통해 배송합니다. 우리는 운송비를 청구하지 않습니다.

(2) DAP:

계정이 없는 경우 배송비를 선불로 지불해 주세요. 제품.

(3)기타

● 지불 조건

PayPal 및 T/T를 사용할 수 있습니다.

리드타임

제작기간은 영업일 기준 10일 정도 소요됩니다. (어떤 것이 있다면 재고가 있으면 더 빨리 배송됩니다.)

국제 물류의 경우 영업일 기준 3~5일이 소요될 수 있습니다.

작동 참고 사항

● 작동 시 이 장치는 고강도 레이저 빔을 방출합니다. 하다 광섬유 끝면을 직접 들여다보지 마십시오. 눈에 부상을 입을 수 있습니다.

● 이 장치는 정전기에 민감합니다. 그러므로 엄격한 준수 포장 중에 정전기 방지 조치가 필요합니다. 운송 및 사용법. 또한, 예방 조치를 취하여 예방 조치를 취해야 합니다. 전원 공급 장치 서지가 발생하면 전원 공급 장치가 영구적으로 손상될 수 있습니다. (예: 장비를 적절하게 접지하고 정전기 방지 장비를 착용하는지 확인) 손목 스트랩).

● 제품의 동작회로의 안정성을 확인하여 이상이 발생하지 않도록 하십시오. 펄스 전류로 인한 손상.

● 광섬유는 깨지기 쉽습니다. 광섬유를 사용하여 장치를 당기지 마십시오. 소켓에 장치를 삽입하거나 제거할 때 장치에 압력을 가하지 마십시오. 또는 장치 하우징 후면에 있는 슬리브를 당기십시오. 장치의 경우 커넥터가 장착되어 있으면 장치와 광섬유 커넥터가 모두 있는지 확인하십시오. 설치 또는 제거 중에 동시에 들어 올려집니다.

● 핀에 납땜이 필요한 경우 납땜 온도는 다음과 같아야 합니다. 260°C를 초과하고 납땜 시간은 10초를 초과해서는 안 됩니다. 특정 다음 사항에 주의해야 합니다. 납땜 공정 중 장치는 전원이 꺼진 상태에 있어야 하며 납땜 인두는 적절하게 작동되어야 합니다. 접지.

● 기기 사용시에는 동작전압과 규격을 엄격히 준수하여 주십시오. 데이터시트에 지정된 전류 범위. Ith를 포함한 주요 매개변수 (임계 전류), Iop max(최대 작동 전류), Vop max(최대 작동 전류) 작동 전압) 및 λc(중심 파장) - 참조해야 함 특히 배송 시 제공된 테스트 보고서에 나와 있습니다. 참고:작동 절대 최대 정격을 초과하면 장치가 영구적으로 손상될 수 있습니다.

품질 보증 및 애프터 서비스

● 보증 기간:

1년 이내에 사람의 과실이 아닌 결함에 대한 무상 수리 또는 교체 구입 후 1년. 1년 이후에는 유상 유지보수 서비스를 이용할 수 있습니다.

● 무료 보증 제외 사항:

무상 보증 기간 동안에는 무상 수리 또는 교환 서비스를 제공합니다. 제품 품질 문제로 인한 하자에 대해서는 유상 처리해 드립니다. 그러나 박스 Optronics는 다음과 같은 경우 무료 수리 서비스를 거부할 권리를 보유합니다. 보증 기간 내의 경우:

(1) 자연적 요인(예: 번개, 먼지)으로 인한 손상 또는 환경 영향.

(2) 사용자의 부적절한 조작으로 인한 오작동.

(3) 인간의 실수로 인한 명백한 물리적 손상.

(4) 무단 분해, 개조, 수리.

(5) 하우징의 보증 라벨이 변경되거나 불완전합니다.

(6) 운송 중 손상 또는 손실.
