1625nm DFB BTF 레이저 다이오드

목차

1. 1625nm 도입 DFB BTF 레이저 다이오드

2. 기술 사양

3. 제품특징

4. 일반적인 응용 분야

5. 제품 세부정보

6. 주문 정보

7. 데이터시트 및 테스트시트

8. 견적 및 지불 조건

9. 리드타임

10. 작동 참고 사항

11. 품질 보증 및 애프터 서비스

제품소개

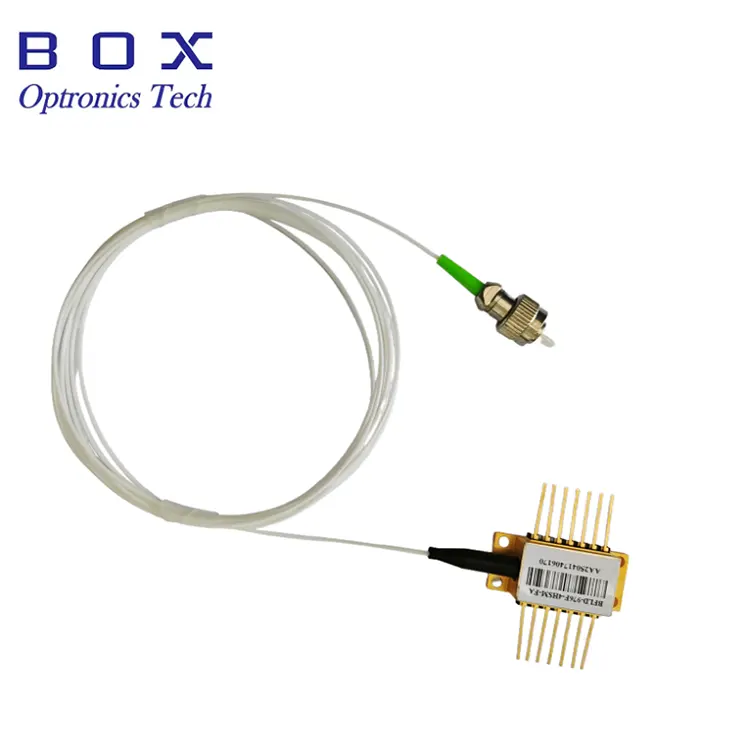

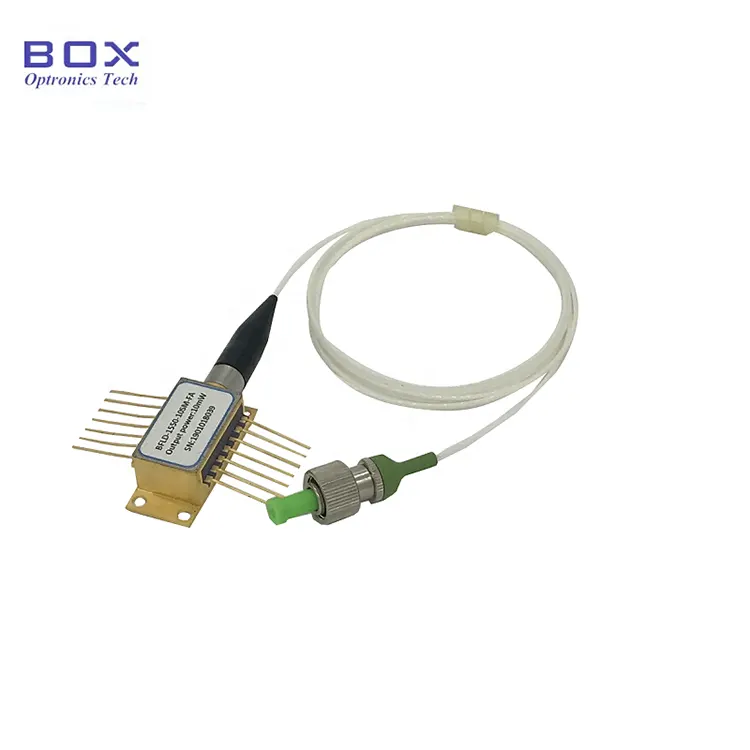

1625nm 10mW DFB 버터플라이 레이저 다이오드 다중 양자 우물 DFB 구조 및 14핀 버터플라이 패키지. 그것은 통합한다 TEC 및 서미스터, SMF-28e 단일 모드 또는 분극 유지 지원 중앙 파장이 1625nm이고 일반적인 출력 전력을 갖는 광섬유 출력 10mW. 높은 SMSR과 탁월한 스펙트럼 성능이 특징입니다. 통제해주세요 전류, 전압 및 융합 온도를 구동하고 ESD 및 온도를 제공합니다. 보호하며 절대 최대 등급을 초과하지 않습니다.

제품 사양

제품특징-

● 다중 양자 우물(MQW) 분산 피드백(DFB) 레이저;

● 섬유 유형은 SMF-28e 또는 PM 섬유일 수 있습니다.

● 안정적 10mW 출력, 높은 SMSR 및 우수한 광학 절연;

● 넓은 온도 범위: -20~ +70℃.

제품 응용

● 광섬유 통신;

● 광섬유 센서;

● 에틸렌(C2H4) 가스 감지.

제품 세부정보

● 일반적인 스펙트럼: 1625nm, +/-3nm WL 허용 오차.

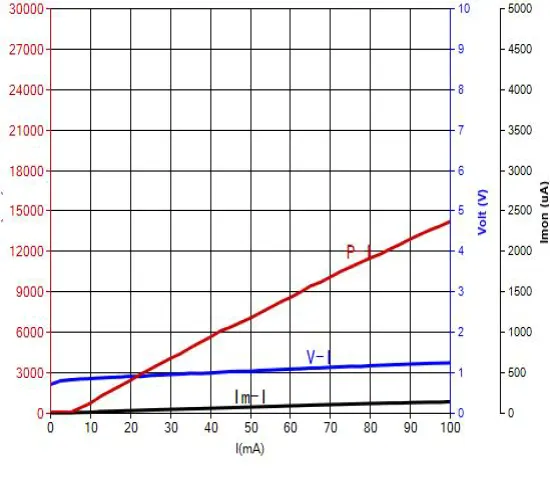

● PIV-1625nm 10mW DFB BTF 레이저 다이오드

주문 정보

예: BFLD-1625-10SM-FA

(주문 정보: 1625nm DFB BTF 레이저 다이오드, 10mW 출력, SM 광섬유, FC/APC 커넥터, 유형 1 핀아웃 포함).

데이터시트 및 테스트시트

데이터시트

테스트 시트

견적 조건 및 결제

● 견적 조건

(1) EXW:

DHL/UPS/FedEx 계정이 있는 경우 Box Optronics에서는 다음을 사용할 것을 제안합니다. EXW. 우리는 귀하의 계정을 통해 배송합니다. 우리는 운송비를 청구하지 않습니다.

(2) DAP:

계정이 없는 경우 배송비를 선불로 지불해 주세요. 제품.

(3)기타

● 지불 조건

PayPal 및 T/T를 사용할 수 있습니다.

리드타임

제작기간은 영업일 기준 10일 정도 소요됩니다. (어떤 것이 있다면 재고가 있으면 더 빨리 배송됩니다.)

국제 물류의 경우 영업일 기준 3~5일이 소요될 수 있습니다.

작동 메모

● 작동 시 이 장치는 고강도 레이저 빔을 방출합니다. 하다 광섬유 끝면을 직접 들여다보지 마십시오. 눈에 부상을 입을 수 있습니다.

● 이 장치는 정전기에 민감합니다. 그러므로 엄격한 준수 포장, 운송, 운송 중에 정전기 방지 조치가 필요합니다. 그리고 사용법. 또한 전원 공급을 방지하기 위한 예방 조치를 취해야 합니다. 그렇게 하지 않으면 장치가 영구적으로 손상될 수 있습니다(예: 장비를 올바르게 접지하고 정전기 방지 손목 스트랩을 착용하십시오.

● 핀에 납땜이 필요한 경우 납땜 온도는 다음과 같아야 합니다. 260°C를 초과하고 납땜 시간은 10초를 초과해서는 안 됩니다. 특정 다음 사항에 주의해야 합니다. 납땜 공정 중 장치는 전원이 꺼진 상태에 있어야 하며 납땜 인두는 적절하게 작동되어야 합니다. 접지.

품질 보증 및 애프터 서비스

● 보증 기간:

1년 이내에 사람의 과실이 아닌 결함에 대한 무상 수리 또는 교체 구입 후 1년. 1년 이후에는 유상 유지보수 서비스를 이용할 수 있습니다.

● 무료 보증 제외 사항:

무상 보증 기간 동안에는 무상 수리 또는 교환 서비스를 제공합니다. 제품 품질 문제로 인한 하자에 대해서는 유상 처리해 드립니다. 그러나 박스 Optronics는 다음과 같은 경우 무료 수리 서비스를 거부할 권리를 보유합니다. 보증 기간 내의 경우:

(1) 자연적 요인(예: 번개, 먼지)으로 인한 손상 또는 환경 영향.

(2) 사용자의 부적절한 조작으로 인한 오작동.

(3) 인간의 실수로 인한 명백한 물리적 손상.

(4) 무단 분해, 개조, 수리.

(5) 하우징의 보증 라벨이 변경되거나 불완전합니다.

(6) 운송 중 손상 또는 손실.
