1512nm 10mW DFB 14핀 버터플라이 레이저

목차

1. 1512nm 도입 10mW DFB 14핀 버터플라이 레이저

2. 기술 사양

3. 제품특징

4. 일반적인 응용 분야

5. 제품 세부정보

6. 주문 정보

7. 데이터시트

8. 견적 및 지불 조건

9. 리드타임

10. 작동 참고 사항

11. 품질 보증 및 애프터 서비스

제품소개

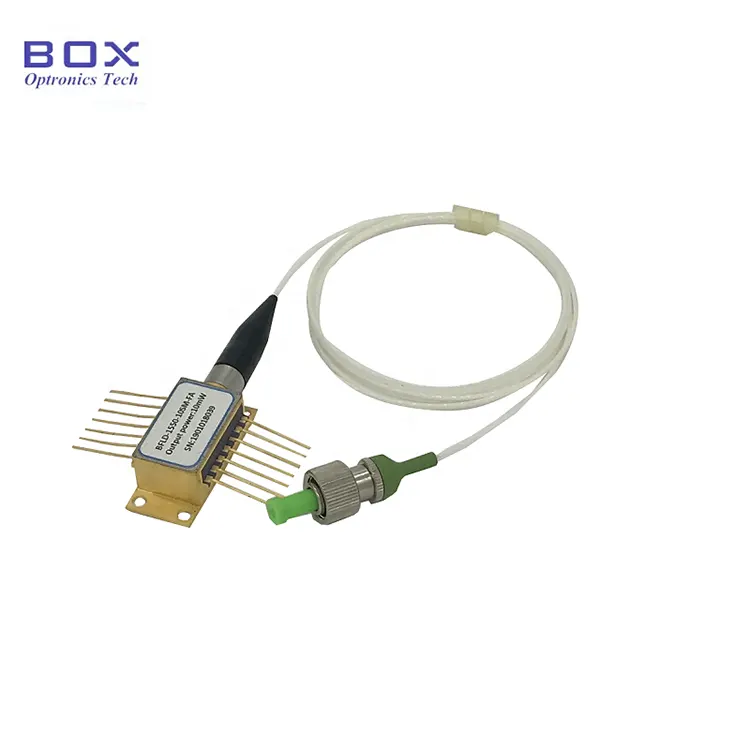

1512nm 10mW DFB 14-PIN 버터플라이 레이저는 DFB를 채택합니다. 중심 파장이 1512nm인 단일 모드 칩 구조, 일반 출력 높은 SMSR과 낮은 임계값을 특징으로 하는 전력 10mW. TEC 쿨러가 내장되어 있어 NH₃ 가스 검출에 적합한 장기 파장 안정성, 광학 측정, 환경 모니터링 및 특수 광학 감지. 엄밀히 말하면 전기 사양을 따르고 ESD 및 열 방출 조치를 취하십시오. 장기적인 신뢰성을 위해 사용하는 동안.

제품 사양

제품 특징

● 낮음 임계값, 고효율 출력;

● 내장 서미스터 및 TEC;

● 섬유 유형은 SMF-28e 또는 PM 섬유일 수 있습니다.

● 높음 신뢰성, 빠른 응답, 좋은 안정성.

제품 응용

● H₃ 암모니아 모니터링 및 가스 분석;

● 광학적 검출 및 스펙트럼 분석;

● 산업 환경 독성 가스 광학 감지;

● 광원 고정밀 가스 감지 및 분석기.

제품 세부정보

● 패키지 도면 및 PIN-OUT 정의(단위:mm)-1512nm 10mW DFB 14핀 버터플라이 레이저

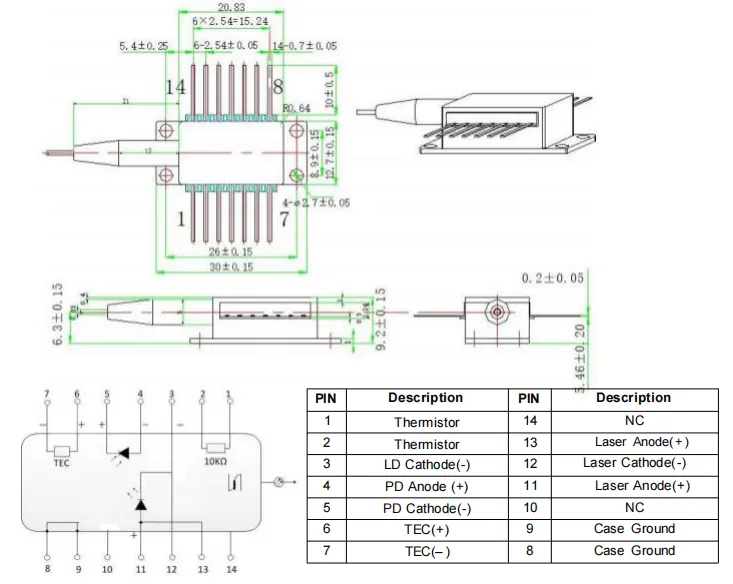

>>>Type1 핀아웃

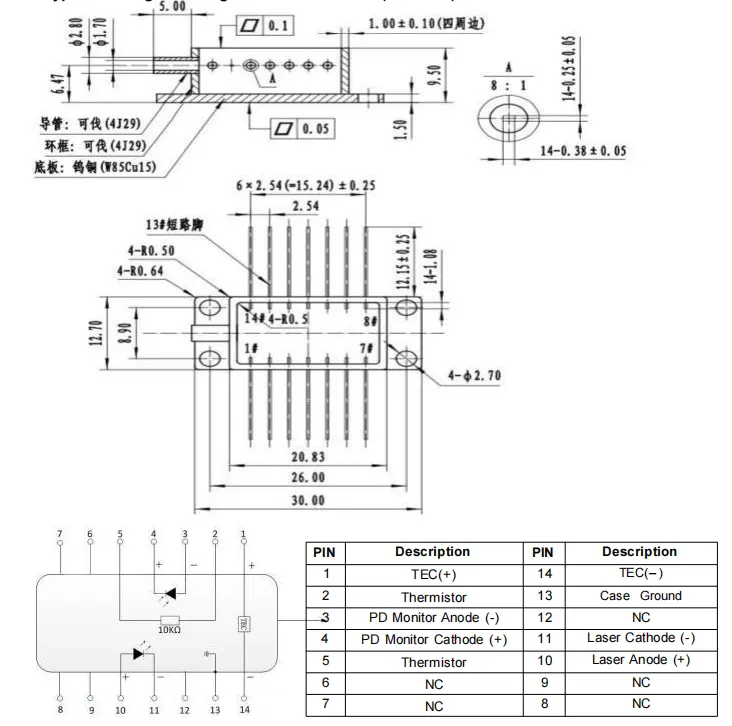

>>>Type2 핀아웃

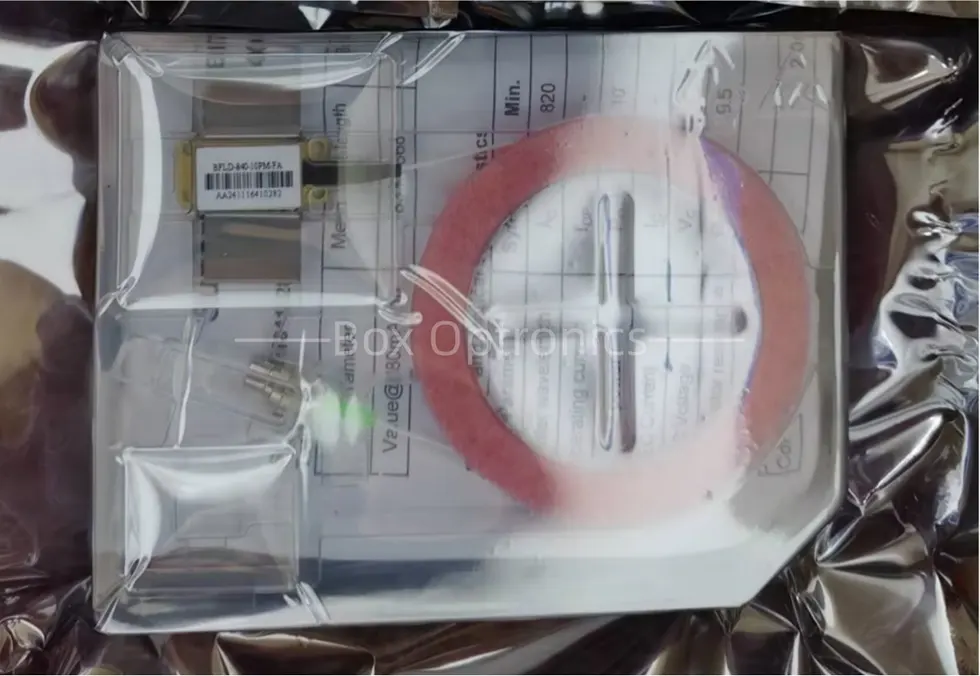

● 포장예

*독립형 장치; 내장 드라이버가 없습니다(외부 드라이버는 선택 사항).

주문 정보

예: BFLD-1512-10SM-FA2

(주문 정보: 1512nm 10mW DFB 14-PIN Butterfly 레이저, SM 섬유 포함, FC/APC 커넥터 유형2 핀아웃).

데이터시트

데이터시트

견적 조건 및 결제

● 견적 조건

(1) EXW:

DHL/UPS/FedEx 계정이 있는 경우 Box Optronics에서는 다음을 사용할 것을 제안합니다. EXW. 우리는 귀하의 계정을 통해 배송합니다. 우리는 운송비를 청구하지 않습니다.

(2) DAP:

계정이 없는 경우 배송비를 선불로 지불해 주세요. 제품.

● 지불 조건

PayPal 및 T/T를 사용할 수 있습니다.

리드타임

제작기간은 영업일 기준 10일 정도 소요됩니다. (어떤 것이 있다면 재고가 있으면 더 빨리 배송됩니다.)

국제 물류의 경우 영업일 기준 3~5일이 소요될 수 있습니다.

작동 메모

● 작동 시 이 장치는 고강도 레이저 빔을 방출합니다. 하다 광섬유 끝면을 직접 들여다보지 마십시오. 눈에 부상을 입을 수 있습니다.

● 이 장치는 정전기에 민감합니다. 그러므로 엄격한 준수 포장 중에 정전기 방지 조치가 필요합니다. 운송 및 사용법. 또한, 예방 조치를 취하여 예방 조치를 취해야 합니다. 전원 공급 장치 서지가 발생하면 전원 공급 장치가 영구적으로 손상될 수 있습니다. (예: 장비를 적절하게 접지하고 정전기 방지 장비를 착용하는지 확인) 손목 스트랩).

● 광섬유는 깨지기 쉽습니다. 광섬유를 사용하여 장치를 당기지 마십시오. 소켓에 장치를 삽입하거나 제거할 때 장치에 압력을 가하지 마십시오. 또는 장치 하우징 후면에 있는 슬리브를 당기십시오. 장치의 경우 커넥터가 장착되어 있으면 장치와 광섬유 커넥터가 모두 있는지 확인하십시오. 설치 또는 제거 중에 동시에 들어 올려집니다.

● 모든 구성품의 전원을 켜기 전에 먼저 쿨러를 활성화한 후, 그런 다음 증분식 전원 켜기 단계를 진행하여 칩 과열을 방지하고 과부하.

품질 보증 및 애프터 서비스

● 보증 기간:

1년 이내에 사람의 과실이 아닌 결함에 대한 무상 수리 또는 교체 구입 후 1년. 1년 이후에는 유상 유지보수 서비스를 이용할 수 있습니다.

● 무료 보증 제외 사항:

무상 보증 기간 동안에는 무상 수리 또는 교환 서비스를 제공합니다. 제품 품질 문제로 인한 하자에 대해서는 유상 처리해 드립니다. 그러나 박스 Optronics는 다음과 같은 경우 무료 수리 서비스를 거부할 권리를 보유합니다. 보증 기간 내의 경우:

(1) 자연적 요인(예: 번개, 먼지)으로 인한 손상 또는 환경 영향.

(2) 사용자의 부적절한 조작으로 인한 오작동.

(3) 인간의 실수로 인한 명백한 물리적 손상.

(4) 무단 분해, 개조, 수리.

(5) 하우징의 보증 라벨이 변경되거나 불완전합니다.

(6) 운송 중 손상 또는 손실.
