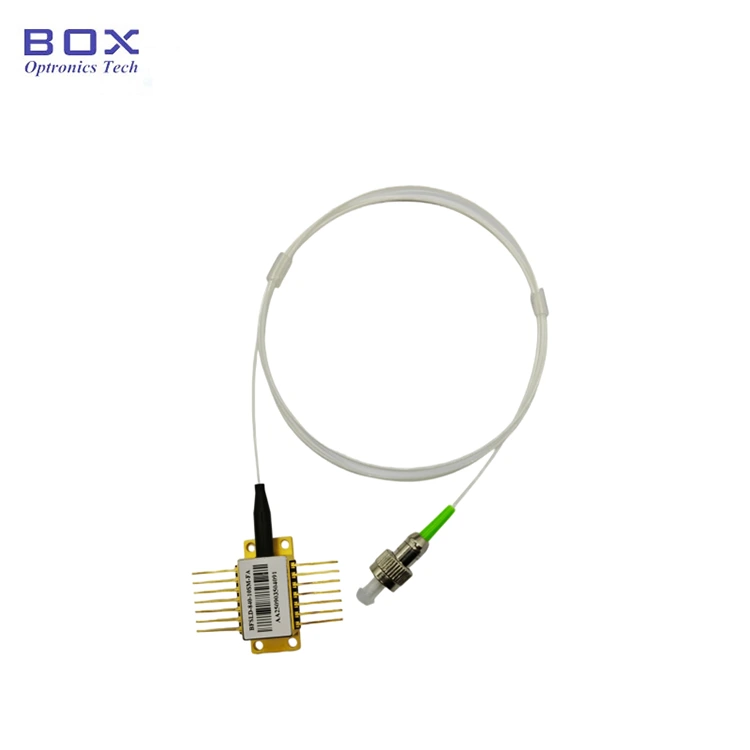

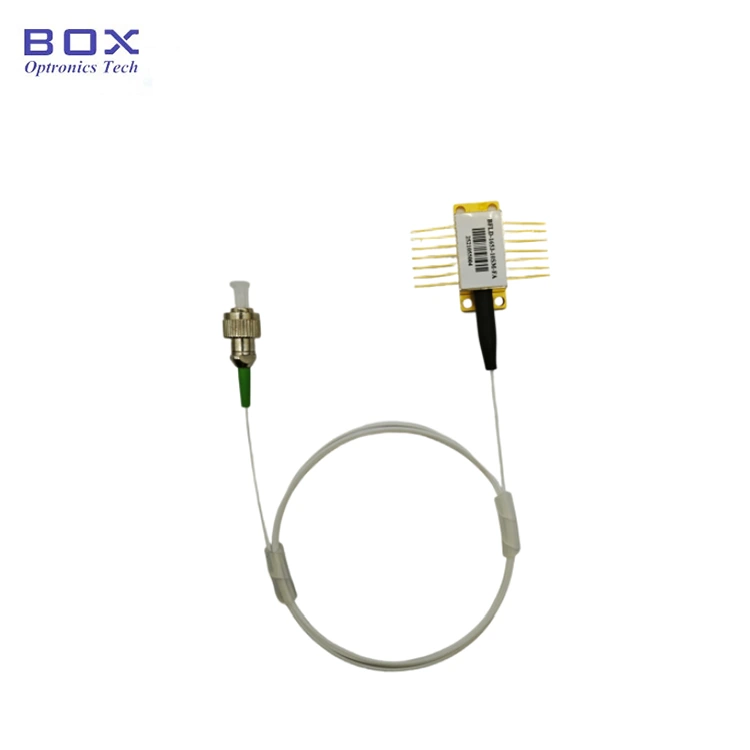

CO2 감지용 1574nm DFB 레이저 다이오드

매개변수

상징

상태

최소

유형

최대.

단위

보관 온도

TS

-

-40

-

85

℃

작동 케이스 온도

맨 위

-

-20

-

70

℃

앞으로 현재

만약에

CW

-

-

200

엄마

레이저 역전압

VLR

-

-

-

2

V

PD순방향 전류

IFPD

-

-

1.1

5

엄마

PD 역전압

VRPD

-

-

5

10

V

TEC 전류

아이텍

-

-

0.8

1.5

A

기술 전압

VTEC

-

-

1.5

3.5

V

매개변수

상징

테스트 조건

최소

유형

최대.

단위

중심 파장

λc

TL=15~35°C, 시계열

1573

1574

1575

nm

광 출력 전력

포

-

10

-

-

밀리와트

임계 전류

ITH

-

-

10

35

엄마

경사 효율성

η

CW, 5mW 출력

0.05

0.11

0.2

mW/mA

작동 전류

아이옵

PO=10mW, CW

-

100

120

엄마

스펙트럼 선폭

LW

FWHM

-

3

-

MHz

레이저포워드 전압

VF

CW, 10mW 출력

-

1.2

3.0

V

암전류 모니터링

ID

-

-

-

0.1

μA

대역폭(-3dB)

흑백

-

-

2.5

-

GHz

측면 모드 억제 비율

SMSR

CW

35

40

-

데시벨

광학적 분리

-

-10

30

-

-

데시벨

상대 강도 소음

린

CW, 5mW 출력

-

-145

-

dB/Hz

TEC 설정 온도

TS

-

15

-

35

℃

입력 임피던스

진

-

22

25

28

Ω

서미스터 전류

ITC

-

10

-

100

μA

서미스터 저항

RTH

TL=25°C

9.5

10

10.5

kΩ

TEC 전류

아이텍

TL=25°C, TC=70°C

-

-

1.5

A

기술 전압

VTEC

TL=25°C, TC=70°C

-

-

3.5

V

TEC 용량

ΔT

Tc=70°C

-

-

50

℃

파장 드리프트(EOL)

Δλ

25년 수명

-

-

±0.1

nm

파장 온도 계수

Δλ/ΔT

TEC 15°C ~ 35°C

-

0.09

-

nm/°C

파장 전류 계수

Δλ/ΔI

-

-

0.01

-

nm/mA

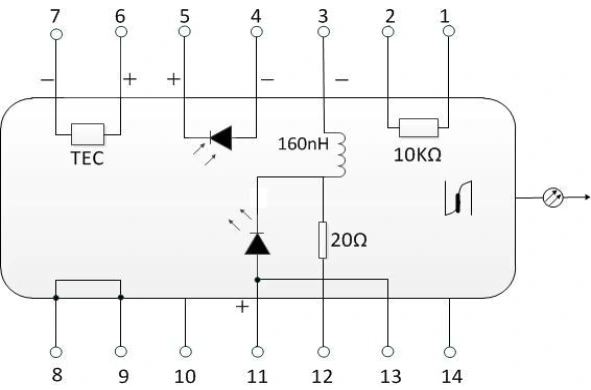

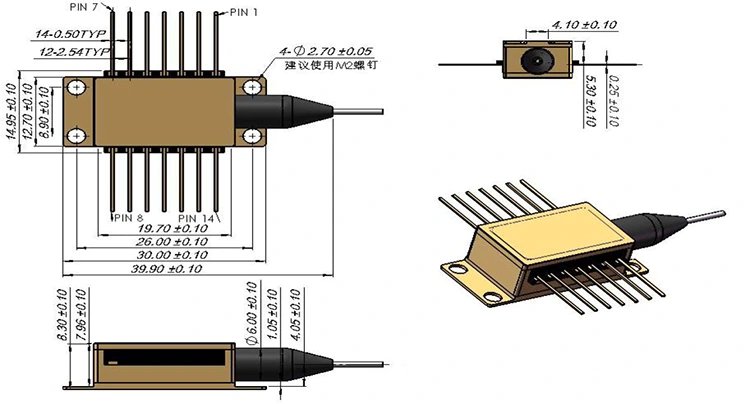

핀

설명

핀

설명

1

서미스터

14

NC(연결 없음)

2

서미스터

13

레이저 양극(+)

3

레이저 DC 바이어스(음극) (-)

12

레이저 RF 음극(-)

4

PD 모니터 양극(-)

11

레이저 양극(+)

5

PD 모니터 음극(+)

10

NC(연결 없음)

6

텍 (+)

9

케이스 그라운드

7

텍 (-)

8

케이스 그라운드

핀

설명

핀

설명

1

텍 (+)

14

텍 (-)

2

서미스터

13

케이스 그라운드

3

PD 모니터 양극(-)

12

NC(연결 없음)

4

PD 모니터 음극(+)

11

레이저 음극(-)

5

서미스터

10

레이저 양극(+)

6

NC(연결 없음)

9

NC(연결 없음)

7

NC(연결 없음)

8

NC(연결 없음)

필드

암호

설명

레이저 유형

BFLD

DFB 레이저 다이오드 시리즈

파장

1574

1574nm

(다른 파장 사용 가능: 1030, 1064, 1392, 1653, 1683,  CWDM)

출력 전력

20

20mW;

10 = 10mW

섬유 종류

오후

PM = 분극 유지;

SM = 단일 모드

커넥터 유형

파

FC/APC;

SA = SC/APC;

다른 커넥터 사용 가능

핀아웃

NULL / 2

NULL = 유형 1(기본값);

2 = 유형 2
