1580nm DFB SM PM 레이저 다이오드

목차

1. 1580nm DFB SM PM 레이저 다이오드 출시

2. 기술 사양

3. 제품 특징

4. 일반적인 애플리케이션

5. 제품 세부정보

6. 주문 정보

7. 데이터시트 및 테스트시트

8. 견적 및 결제 조건

9. 리드타임

10. 작동 참고사항

11. 품질 보증 및 애프터 서비스

제품소개-1580nm DFB SM PM 레이저 다이오드

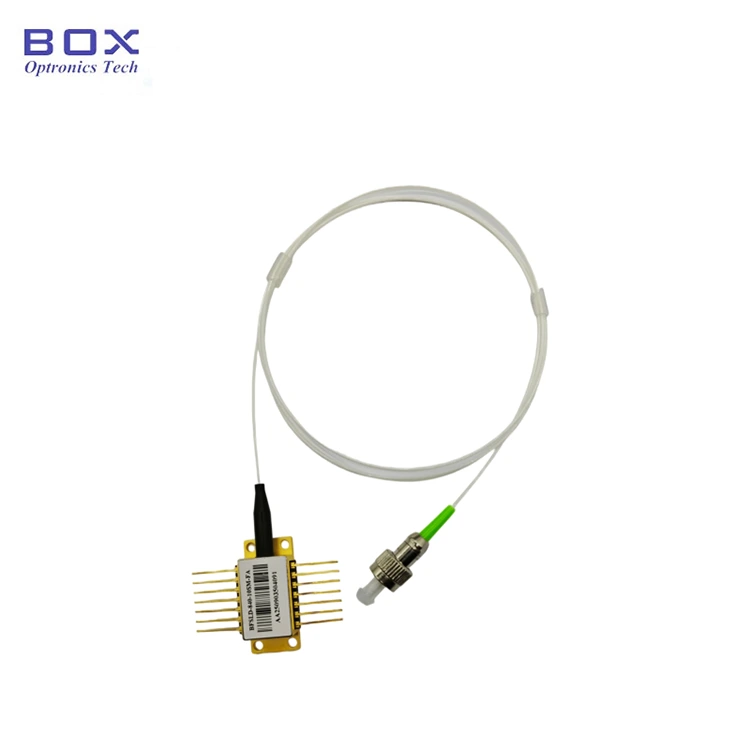

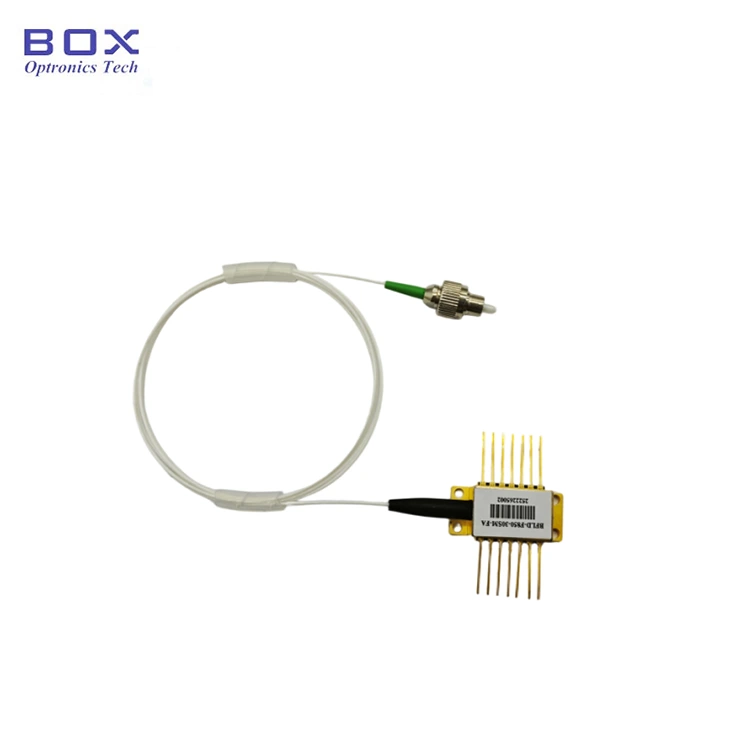

1580nm DFB SM PM 레이저 다이오드는 1580nm 중심 파장(±1nm 공차)과 일반적인 40dB 측면 모드 억제율을 갖춘 프리미엄 MQW DFB 칩이 특징입니다. 낮은 임계 전류, 낮은 전력 소비 및 높은 신뢰성으로 설계되었으며 서미스터, TEC 및 모니터링 다이오드가 완전히 통합되어 지속적으로 안정적인 성능을 제공합니다. 가스 감지, 패시브 장치 테스트 및 광섬유 감지 애플리케이션에 완벽하게 적합합니다.

제품 사양 - 1580nm DFB SM PM 레이저 다이오드

제품 특징 - 1580nm DFB SM PM 레이저 다이오드

● 다중 양자 우물(MQW) 분산 피드백(DFB) 레이저;

● 높은 안정성을 갖춘 14핀 버터플라이 패키지;

● 통합 서미스터, TEC 및 모니터 포토다이오드;

● 낮은 임계 전류 및 낮은 전력 소비;

● 파이버 유형은 SMF-28e 또는 PM 파이버일 수 있습니다.

제품 응용분야 - 1580nm DFB SM PM 레이저 다이오드

● 광섬유 센서;

● 테스트 및 측정용 광원;

● 가스 감지 시스템;

● 수동적 광학 장치 테스트;

● 광섬유 통신.

제품 세부 정보 -1580nm DFB SM PM 레이저 다이오드

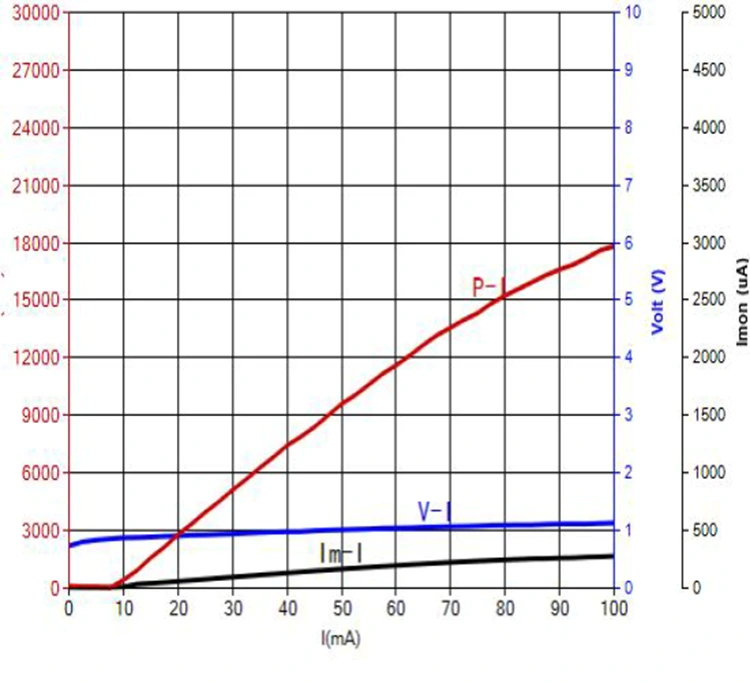

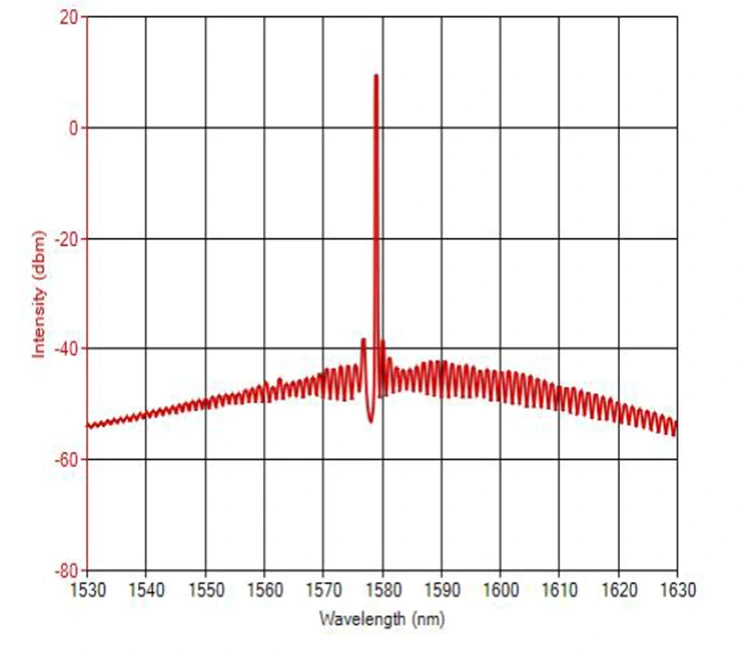

● 일반 스펙트럼 및 PIV: 1580nm 10mW, +/-1nm WL 허용 오차.

● 패키지 도면 및 PIN-OUT 정의(단위:mm)-1580nm DFB SM PM 레이저 다이오드

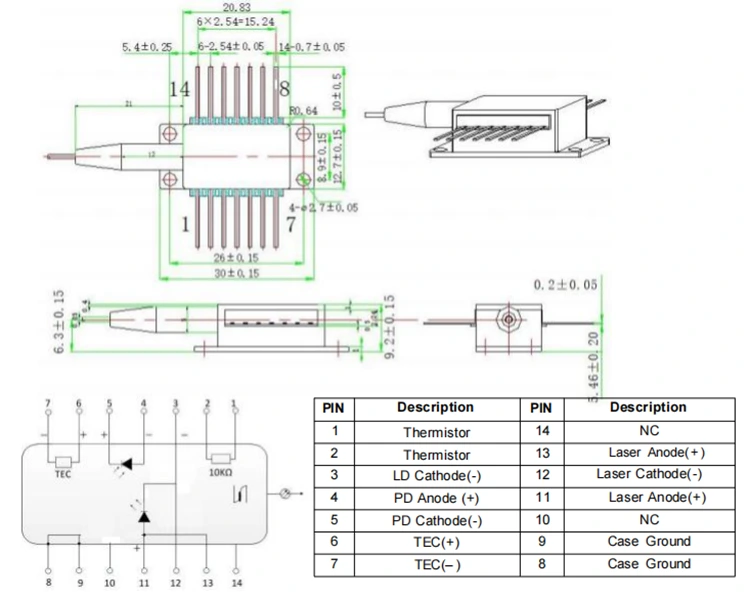

>>>Type1 핀아웃

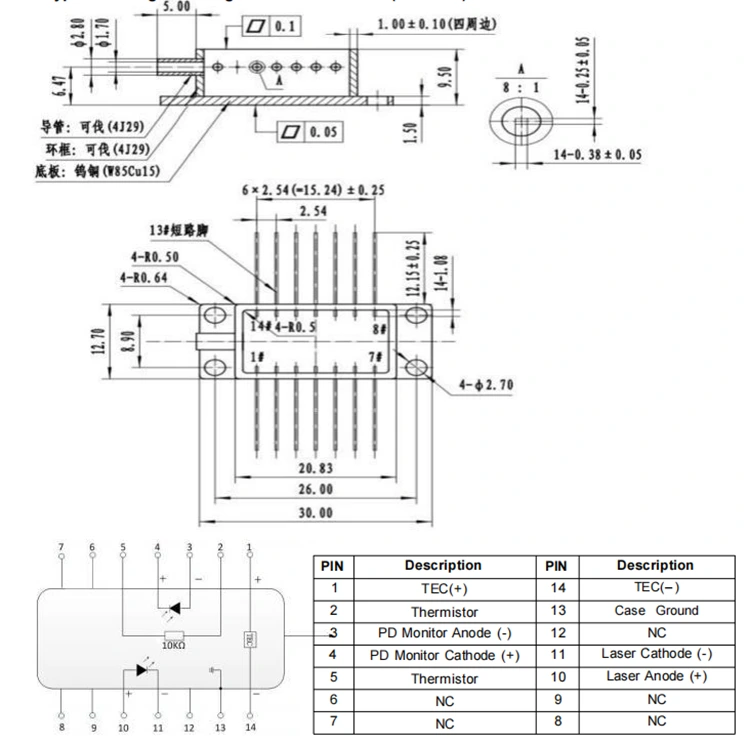

>>>Type2 핀아웃

주문 정보-1580nm DFB SM PM 레이저 다이오드

예: BFLD-1580-10SM-FA2
(주문 정보: 1580nm DFB 레이저 다이오드, 14핀 버터플라이 패키지, 10mW 출력 전력, SM 파이버 포함, FC/APC 커넥터, 유형 2 핀아웃).

데이터시트 및 테스트시트 - 1580nm DFB SM PM 레이저 다이오드

데이터시트

테스트 시트

견적 및 지불 조건 - 1580nm DFB SM PM 레이저 다이오드

● 견적 조건

(1) EXW:

DHL/UPS/FedEx 계정이 있는 경우 Box Optronics에서는 EXW 사용을 권장합니다. 우리는 귀하의 계정을 통해 배송합니다. 우리는 배송비를 청구하지 않습니다.

(2) DAP:

계정이 없으신 경우, 상품 배송비를 선불로 결제해 주시기 바랍니다.

(3)기타

● 결제 조건

PayPal 및 T/T를 사용할 수 있습니다.

리드타임-1580nm DFB SM PM 레이저 다이오드

제작: 영업일 기준 10일 (재고가 있을 경우 빠른 배송이 가능합니다.)

국제 물류: 영업일 기준 3-5일.

작동 참고 사항 - 1580nm DFB SM PM 레이저 다이오드

● 광섬유는 깨지기 쉽습니다. 광섬유를 사용하여 장치를 당기지 마십시오. 소켓에 장치를 삽입하거나 제거할 때 장치 하우징 후면에 있는 슬리브에 압력을 가하거나 당기지 마십시오. 커넥터가 장착된 장치의 경우 설치 또는 제거 중에 장치와 광섬유 커넥터를 동시에 들어 올려야 합니다.

● 핀에 납땜이 필요한 경우 납땜 온도는 260°C를 초과해서는 안 되며, 납땜 시간은 10초를 초과해서는 안 됩니다. 다음 사항에 특별한 주의를 기울여야 합니다. 납땜 공정 중에는 장치에 전원이 공급되지 않아야 하며 납땜 인두는 적절하게 접지되어야 합니다.

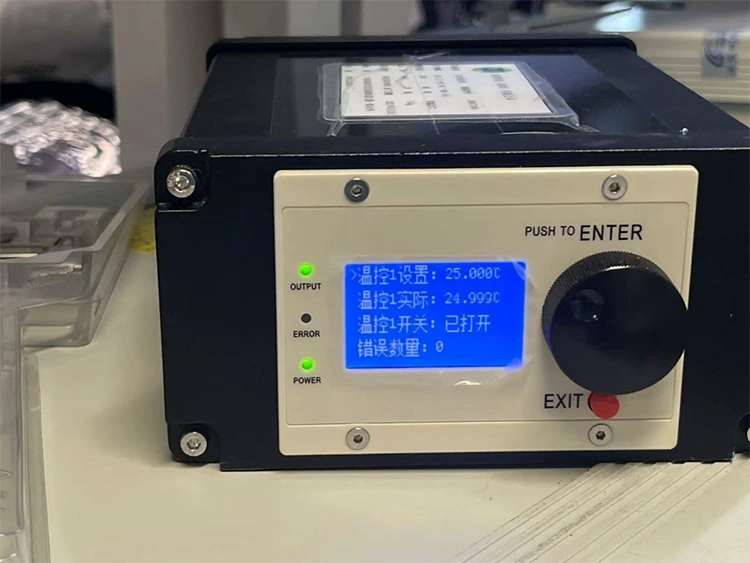

● 전원을 켜기 전에 먼저 쿨러를 활성화한 후 조금씩 전원을 인가하여 칩이 과열되거나 과부하되는 것을 방지하세요.

품질 보증 및 애프터 서비스 - 1580nm DFB SM PM 레이저 다이오드

● 보증 기간:

구입일로부터 1년 이내에 사람의 과실로 인한 결함이 아닌 경우 무상 수리 또는 교체해 드립니다. 1년 이후에는 유상 유지보수 서비스를 이용할 수 있습니다.

● 무료 보증 제외 사항:

무상 보증 기간 동안, 제품 품질 문제로 인한 고장에 대해서는 무상 수리 또는 교환 서비스를 제공해 드립니다. 그러나 Box Optronics는 보증 기간 내에 다음과 같은 경우 무료 수리 서비스를 거부할 권리를 보유합니다.

(1) 자연적 요인(예: 번개, 먼지) 또는 환경적 영향으로 인한 손상.

(2) 사용자의 부적절한 조작으로 인한 오작동.

(3) 사람의 실수로 인한 명백한 물리적 손상.

(4) 무단 분해, 개조 또는 수리.

(5) 하우징의 보증 라벨이 변경되거나 불완전합니다.

(6) 운송 중 손상 또는 손실.
