1532nm DFB BTF 레이저 다이오드

목차

1. 1532nm 도입 DFB BTF 레이저 다이오드

2. 기술 사양

3. 제품특징

4. 일반적인 응용 분야

5. 제품 세부정보

6. 주문 정보

7. 데이터시트 및 테스트시트

8. 견적 및 지불 조건

9. 리드타임

10. 작동 참고 사항

11. 품질 보증 및 애프터 서비스

제품소개

중심 파장을 갖는 1532nm DFB BTF 레이저 다이오드 1532.68nm(ITU CH56), 광 출력 10mW. 내장 TEC 및 서미스터 안정적인 운영을 가능하게 합니다. 작동 중에는 다음 지침에 따라 올바르게 연결하십시오. 핀아웃 정의, 정격 내 구동 전류 및 온도 제어 범위를 유지하고 ESD 손상 및 과전압 작동을 방지합니다.

제품 사양

제품특징

● 나비 패키지, 내장 TEC;

● 넓은 온도 신뢰성; 것

● 높음 신뢰성, 빠른 응답, 좋은 안정성.

제품 응용

● C2H2 아세틸렌 가스 감지; 것

● 광섬유 통신 및 마이크로파 광전송;

● 레이저 거리 측정기.

제품 세부정보

● 일반적인 스펙트럼: 1532.68nm, +/-0.5nm 파장 허용 오차.

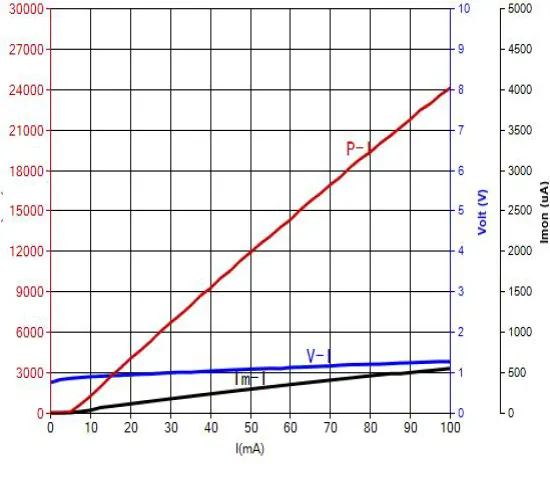

● PIV-1532nm 10mW DFB BTF 레이저 다이오드

● FAQ-1532nm DFB BTF 레이저 다이오드

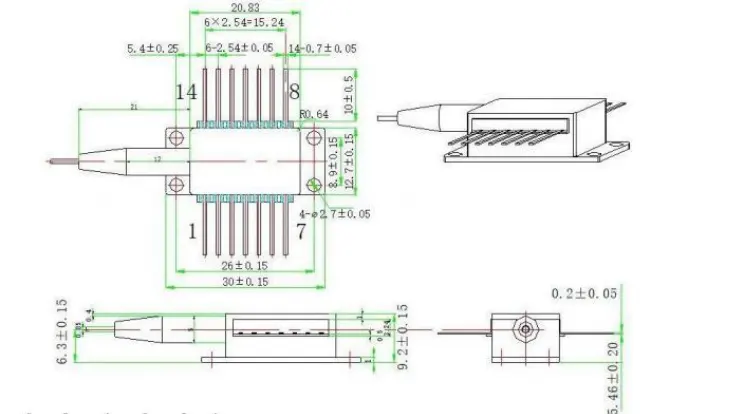

(1) BTF 패키지란 무엇입니까?

--BTF(Butterfly) 패키지는 표준 14핀 버터플라이 패키지입니다. 광전자공학 분야에서 가장 주류를 이루는 산업 등급 패키징 형식 산업. 이 패키지에는 레이저 칩, TEC 온도 제어, 우수한 기밀성과 열성을 제공하는 서미스터, 포토다이오드 경영실적. 표준과 본질적인 차이는 없습니다. 나비 포장; "BTF"는 일반적으로 제품에서 "Butterfly"의 약어로 사용됩니다. 명명.

(2) 이 제품은 어떤 주행 모드를 지원하나요?

--1532nm DFB BTF 레이저 다이오드는 연속파(CW)를 지원합니다. 운영. 저잡음 정전류원을 권장합니다(임계값 전류 약 5-20mA, 작동 전류 50-90mA), TEC와 함께 온도 안정화용 컨트롤러(일반적으로 25℃로 설정).

(3) 샘플 테스트가 가능한가요?

--샘플 테스트 및 소량 시험 생산이 지원됩니다. 대량 조달의 경우 대량 가격 책정 및 계층별 견적을 제공합니다.

주문 정보

예: BFLD-CH56-10SM-FA

(주문 정보: 1532nm DFB BTF 레이저 다이오드, 10mW 출력, SM 광섬유, FC/APC 커넥터, 유형 1 핀아웃).

데이터시트 및 테스트시트

데이터시트

테스트 시트

견적 조건 및 결제

● 견적 조건

(1) EXW:

DHL/UPS/FedEx 계정이 있는 경우 Box Optronics에서는 다음을 사용할 것을 제안합니다. EXW. 우리는 귀하의 계정을 통해 배송합니다. 우리는 운송비를 청구하지 않습니다.

(2) DAP:

계정이 없는 경우 배송비를 선불로 지불해 주세요. 제품.

● 지불 조건

PayPal 및 T/T를 사용할 수 있습니다.

리드타임

제작기간은 영업일 기준 10일 정도 소요됩니다. (어떤 것이 있다면 재고가 있으면 더 빨리 배송됩니다.)

국제 물류의 경우 영업일 기준 3~5일이 소요될 수 있습니다.

작동 메모

● 작동 시 이 장치는 고강도 레이저 빔을 방출합니다. 하다 광섬유 끝면을 직접 들여다보지 마십시오. 눈에 부상을 입을 수 있습니다.

● 이 장치는 정전기에 민감합니다. 그러므로 엄격한 준수 포장 중에 정전기 방지 조치가 필요합니다. 운송 및 사용법. 또한, 예방 조치를 취하여 예방 조치를 취해야 합니다. 전원 공급 장치 서지가 발생하면 전원 공급 장치가 영구적으로 손상될 수 있습니다. (예: 장비를 적절하게 접지하고 정전기 방지 장비를 착용하는지 확인) 손목 스트랩).

● 광섬유는 깨지기 쉽습니다. 광섬유를 사용하여 장치를 당기지 마십시오. 소켓에 장치를 삽입하거나 제거할 때 장치에 압력을 가하지 마십시오. 또는 장치 하우징 후면에 있는 슬리브를 당기십시오. 장치의 경우 커넥터가 장착되어 있으면 장치와 광섬유 커넥터가 모두 있는지 확인하십시오. 설치 또는 제거 중에 동시에 들어 올려집니다.

● 모든 구성품의 전원을 켜기 전에 먼저 쿨러를 활성화한 후, 그런 다음 증분식 전원 켜기 단계를 진행하여 칩 과열을 방지하고 과부하.

● 전원을 켜는 동안 직접적으로 높은 전류를 가하지 마십시오. 이로 인해 칩이 손상될 위험이 있습니다. 대신 현재 수준에서 장치 전원을 켜십시오. 칩의 임계값에 가깝고 점차적으로 작은 전류를 증가시킵니다. 원하는 수준에 도달할 때까지 증가합니다.

품질 보증 및 애프터 서비스

● 보증 기간:

1년 이내에 사람의 과실이 아닌 결함에 대한 무상 수리 또는 교체 구입 후 1년. 1년 이후에는 유상 유지보수 서비스를 이용할 수 있습니다.

● 무료 보증 제외 사항:

무상 보증 기간 동안에는 무상 수리 또는 교환 서비스를 제공합니다. 제품 품질 문제로 인한 하자에 대해서는 유상 처리해 드립니다. 그러나 박스 Optronics는 다음과 같은 경우 무료 수리 서비스를 거부할 권리를 보유합니다. 보증 기간 내의 경우:

(1) 자연적 요인(예: 번개, 먼지)으로 인한 손상 또는 환경 영향.

(2) 사용자의 부적절한 조작으로 인한 오작동.

(3) 인간의 실수로 인한 명백한 물리적 손상.

(4) 무단 분해, 개조, 수리.

(5) 하우징의 보증 라벨이 변경되거나 불완전합니다.

(6) 운송 중 손상 또는 손실.
