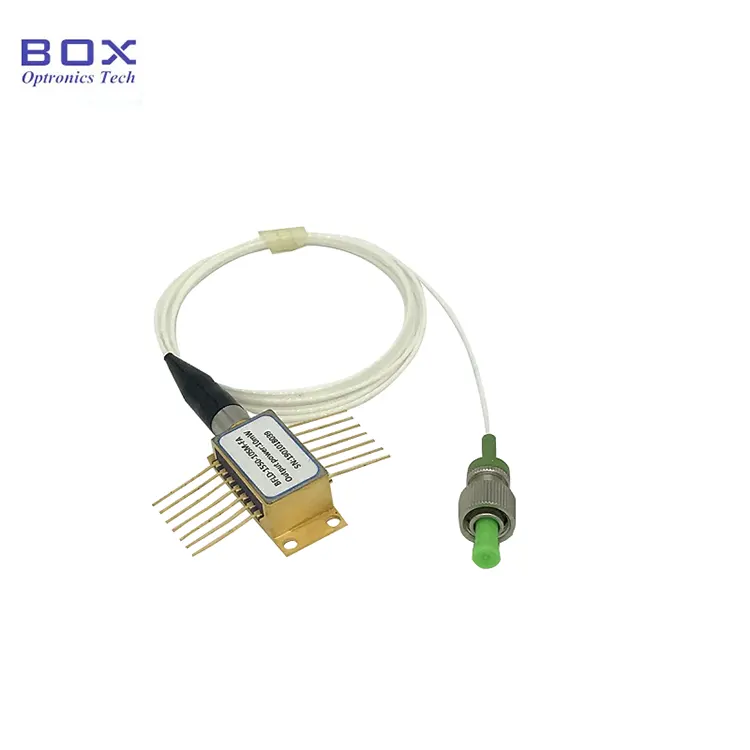

제품소개-1651nm DFB Fiber 결합형 레이저 다이오드

이것은 1651nm DFB 광섬유 결합 레이저 다이오드입니다. 다중 양자 우물 DFB 칩 및 14핀 버터플라이 패키지. TEC를 통합합니다. 온도 제어 및 서미스터, 단일 모드/분극 유지 지원 광섬유 출력, 일반적인 출력 전력은 10mW이고 중심 파장은 1651nm. 광섬유 통신, 광섬유 감지, 광학 기기, 전용 광원 시스템을 갖추고 있어 조작이 간편하고 신뢰성이 높습니다. 구동 전류, 전압, 납땜 온도를 엄격하게 관리하십시오. ESD 보호 기능을 제공하고 절대 최대 정격을 초과하지 마십시오.

제품 사양 - 1651nm DFB 파이버 결합 레이저 다이오드

제품 특징 - 1651nm DFB 파이버 결합 레이저 다이오드

● 지원 SMF-28e 또는 PMF-1550 파이버 커플링, FC/APC 커넥터;

● 14핀 나비 패키지;

● 내장 서미스터 및 TEC;

● 와이드 작동 온도 범위.

제품 응용 분야 - 1651nm DFB 파이버 결합 레이저 다이오드

● 광섬유 의사소통;

● 광학기기;

● CH4 메탄가스 분석;

● 광섬유 감지.

제품 세부정보-1651nm DFB 파이버 결합 레이저 다이오드

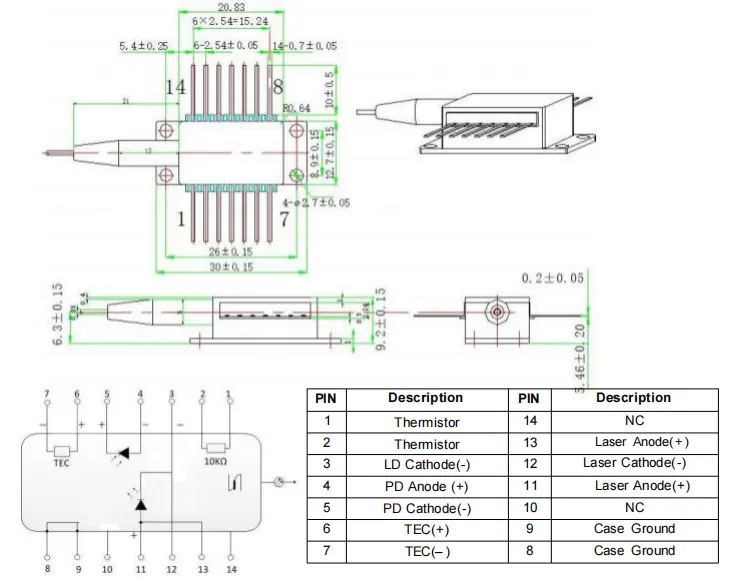

● 패키지 도면 및 PIN-OUT 정의(단위:mm)-1651nm DFB Fiber 결합형 레이저 다이오드

>>>Type1 핀아웃

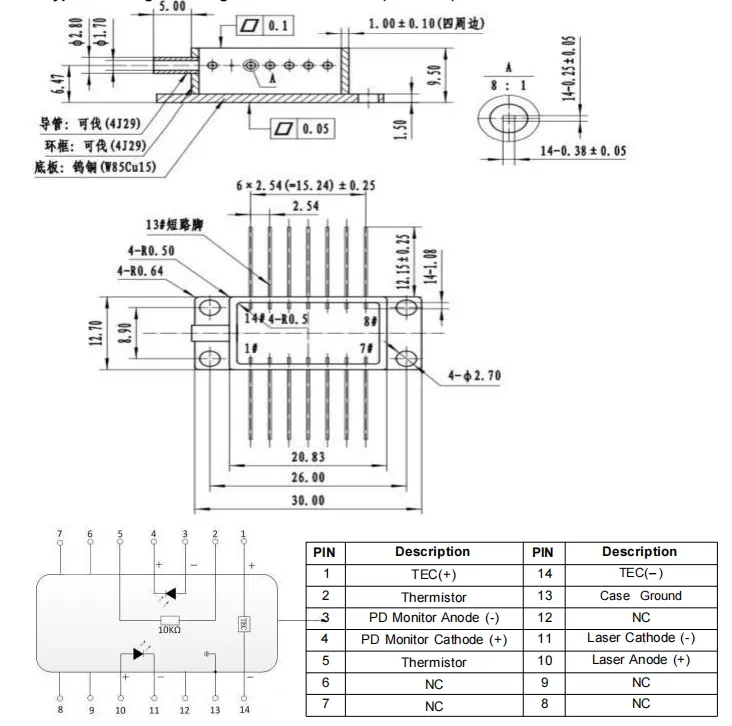

>>>Type2 핀아웃

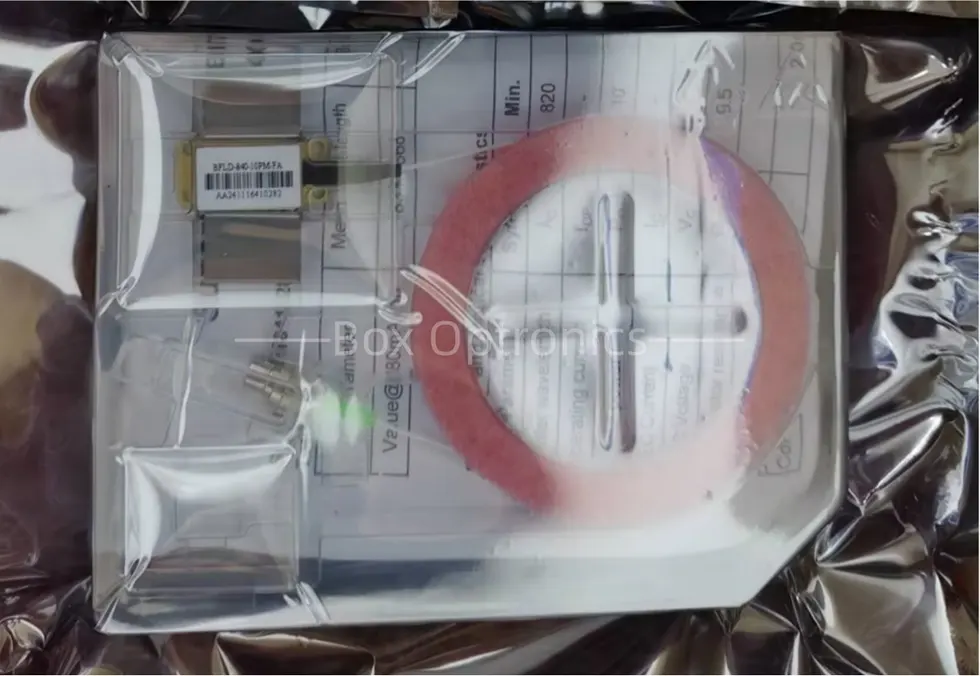

● 포장예

*독립형 장치; 내장 드라이버가 없습니다(외부 드라이버는 선택 사항).

주문 정보-1651nm DFB 파이버 결합 레이저 다이오드

예: BFLD-1651-10SM-FA2

(주문 정보: 1651nm DFB 파이버 결합 레이저 다이오드, 14핀 버터플라이 패키지, SM 광섬유, FC/APC 커넥터, 유형 2 핀아웃 포함).

데이터시트-1651nm DFB 섬유 결합 레이저 다이오드

데이터시트

1. 견적 및 지불 조건 - 1651nm DFB 파이버 결합 레이저 다이오드

● 견적 조건

(1) EXW:

DHL/UPS/FedEx 계정이 있는 경우 Box Optronics에서는 다음을 사용할 것을 제안합니다. EXW. 우리는 귀하의 계정을 통해 배송합니다. 우리는 운송비를 청구하지 않습니다.

(2) DAP:

계정이 없는 경우 배송비를 선불로 지불해 주세요. 제품.

● 지불 조건

PayPal 및 T/T를 사용할 수 있습니다.

리드타임-1651nm DFB 섬유 결합 레이저 다이오드

제작기간은 영업일 기준 10일 정도 소요됩니다. (어떤 것이 있다면 재고가 있으면 더 빨리 배송됩니다.)

국제 물류의 경우 영업일 기준 3~5일이 소요될 수 있습니다.

작동 Notes-1651nm DFB 파이버 결합 레이저 다이오드

● 이 장치는 정전기에 민감합니다. 그러므로 엄격한 준수 포장 중에 정전기 방지 조치가 필요합니다. 운송 및 사용법. 또한, 예방 조치를 취하여 예방 조치를 취해야 합니다. 전원 공급 장치 서지가 발생하면 전원 공급 장치가 영구적으로 손상될 수 있습니다. (예: 장비를 적절하게 접지하고 정전기 방지 장비를 착용하는지 확인) 손목 스트랩).

● 광섬유는 깨지기 쉽습니다. 광섬유를 사용하여 장치를 당기지 마십시오. 소켓에 장치를 삽입하거나 제거할 때 장치에 압력을 가하지 마십시오. 또는 장치 하우징 후면에 있는 슬리브를 당기십시오. 장치의 경우 커넥터가 장착되어 있으면 장치와 광섬유 커넥터가 모두 있는지 확인하십시오. 설치 또는 제거 중에 동시에 들어 올려집니다.

● 핀에 납땜이 필요한 경우 납땜 온도는 다음과 같아야 합니다. 260°C를 초과하고 납땜 시간은 10초를 초과해서는 안 됩니다. 특정 다음 사항에 주의해야 합니다. 납땜 공정 중 장치는 전원이 꺼진 상태여야 하며 납땜 인두는 적절하게 접지되어야 합니다.

● 모든 구성품의 전원을 켜기 전에 먼저 쿨러를 활성화한 후, 그런 다음 증분식 전원 켜기 단계를 진행하여 칩 과열을 방지하고 과부하.

품질 보증 및 애프터 서비스 - 1651nm DFB 파이버 결합 레이저 다이오드

● 보증 기간:

1년 이내에 사람의 과실이 아닌 결함에 대한 무상 수리 또는 교체 구입 후 1년. 1년 이후에는 유상 유지보수 서비스를 이용할 수 있습니다.

● 무료 보증 제외 사항:

무상 보증 기간 동안에는 무상 수리 또는 교환 서비스를 제공합니다. 제품 품질 문제로 인한 하자에 대해서는 유상 처리해 드립니다. 그러나 박스 Optronics는 다음과 같은 경우 무료 수리 서비스를 거부할 권리를 보유합니다. 보증 기간 내의 경우:

(1) 자연적 요인(예: 번개, 먼지)으로 인한 손상 또는 환경 영향.

(2) 사용자의 부적절한 조작으로 인한 오작동.

(3) 인간의 실수로 인한 명백한 물리적 손상.

(4) 무단 분해, 개조, 수리.

(5) 하우징의 보증 라벨이 변경되거나 불완전합니다.

(6) 운송 중 손상 또는 손실.
